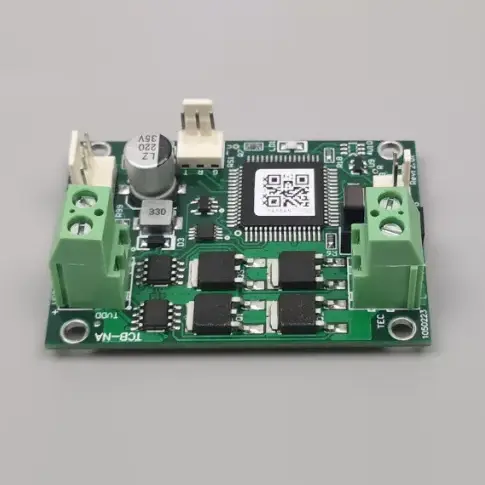

TCB-NA Hozgailu Estandarretarako Tenperatura Kontrolatzailea

X-Meritan TCB-NA Hozgailu Estandarretarako Tenperatura-kontrolagailua hozte termoelektriko estandarentzako (TEC) tenperatura kontrolatzeko modulua da, hoztea eta berotzea onartzen duena. ± 0,1 °C tenperatura kontrolatzeko zehaztasuna, 0-10A TEC korrontea eta -20 °C eta +100 °C arteko kontrol tartea eskaintzen du.

ASCII serie-interfaze estandarrarekin, 10K NTC tenperatura sentsorearekin eta 60 × 42 × 26,5 mm-ko egitura trinkoarekin, TCB-NA kudeaketa termiko industrial eta komertzialeko sistemetan erraz integratzeko diseinatuta dago.

Zehaztapen Teknikoak

NTC B balioa pertsonalizatu daiteke. B balio desberdin batek tenperatura absolutuaren neurketari eragiten dio, baina ez du oinarrizko kontrolen zehaztasuna aldatzen.

Kontrol-funtzioak

Berokuntza eta Hozte

Kontrolagailuak tenperatura neurtzen du NTC sentsorearen bidez eta TEC norabidea doitzen du ezarpen-puntuaren arabera. Horri esker, modulu berak berokuntza eta hozte hornitzea ahalbidetzen du kontrol-hardware bereizirik gabe.

ON/OFF Erregulazioa

ON/OFF kontrol-metodoa TEC aplikazio estandarretan tenperatura egonkorra mantentzeko diseinatuta dago, laser diodoa eta laborategiko ekipamendua barne.

Serie Interfazea

Tenperaturaren ezarpenak eta denbora errealeko monitorizazioa ASCII serie protokolo baten bidez kudeatu daitezke. Windows HyperTerminal bezalako serieko ohiko tresnak erabil daitezke konfigurazioan eta proban.

Alarma dedikatuak eta "prest" seinaleek funtzionamendu-egoeraren iritzia ematen dute, eta TEC itzaltzeko sarrerari esker, ostalari sistemak TEC funtzionamendua desgaitu dezake behar denean.

Potentzia parekatzea

TEC Tentsioa

Tentsioa parekatzea ezinbestekoa da, hozgailu estandarrentzako TCB-NA tenperatura-kontrolagailuak ez baitu barneko irteerako tentsioaren mugarik ematen. Hornidura-tentsioak ez du gainditu behar konektatutako TEC-aren tentsio nominala.

Esate baterako, 12V-eko TEC bat erabiltzean, sistemaren elikadura-hornidura horren arabera hautatu behar da.

Power Ripple

Kontrolagailuaren kommutazio-eragiketak uhina areagotu dezake konektatutako etengailu-iturri batean. Sistemak zarata elektrikoarekiko edo EMIekiko sentikorrak diren beste plaka batzuk baditu, baliteke kontrolagailurako elikadura-iturri bereizia hobetzea.

Tenperatura Errendimendua

Sentsorearen barrutia

Konektatutako 10K NTC-k -30 °C-tik +147 °C arteko neurketa-tarte zehatz bat onartzen du, tenperatura-kontrol aktiboa -20 °C-tik +100 °C-ra zehazten den bitartean.

Zehaztasuna

Zehaztutako tenperatura kontrolatzeko zehaztasuna eta ezarritako tenperaturaren zehaztasuna biak ± 0,1 °C dira. Benetako sistemaren errendimendua NTC tolerantzia, sentsorearen kokapena, kontaktu termikoa, TEC ezaugarriak, beroaren xahupena eta giro-baldintzek ere eragin dezakete.

Tenperatura-egonkortasun zorrotza eskatzen duten aplikazioetarako, probak azken TEC, sentsore, karga eta egitura mekanikoarekin egin behar dira.

Aplikazio-eremuak

Laser Diodoak

Kontrolagailuak ingurune termiko egonkorra mantendu dezake laser diodoen sistemetarako, non tenperaturak funtzionamenduaren errendimendua zuzenean eragiten duen.

Laborategiko ekipamendua

Egokia da tenperatura erregulazio egonkorra duten berokuntza eta hozte termoelektriko estandarrak behar dituzten laborategiko tresnetarako.

Industria Sistemak

Industri ekipamenduak modulua erabil dezake erabilera orokorreko TEC kontrolerako, non instalazio trinkoa, serieko komunikazioa eta kostu eraginkortasuna garrantzitsuak diren.

Etxetresna adimendunak

Kostuetara zuzendutako arkitekturak kontrolagailu egokia egiten du etxetresna adimendunen fabrikaziorako eta tenperatura kontrola estandarra eskatzen duten bolumenetarako beste aplikazioetarako.

TCB-NA ala TCB-NE?

TCB-NA egokia da proiektuak tenperatura-kontrol estandarra eta kostu-eraginkortasuna lehenesten dituenean. Energia-kudeaketa aurreratuagoa edo goi-mailako tenperatura kontrolatzeko funtzioak behar dituzten aplikazioetarako, TCB-NE seriea egokiagoa izan daiteke.

Hautaketa TEC tentsioa, korrontea, xede-tenperatura, kontrol-baldintzak, eraginkortasuna eta sistemaren arkitekturan oinarritu behar da.

Kontratazio Baldintzak

Eskaera egin aurretik, erosleek TEC tentsio nominala, korronte maximoa, elikadura-hornidura-tentsioa, xede-tenperatura, beharrezko zehaztasuna, NTC zehaztapena, komunikazio-eskakizunak eta ingurune eragilea baieztatu beharko dituzte.

X-Meritan-ek bere fabrika du Txinan, PCB muntaketa eta azken kalibrazioa estaltzen dituena. Bere ingeniaritza taldeak laguntza teknikoa eman dezake TEC tentsioa parekatzeko, potentzia uhinen kudeaketarako eta konfigurazio eskakizunetarako. Osagaien inbentario estandarrak eta atzerriko logistika OEM eta bolumenaren kontratazioa onartzen dute.

Instalazio-oharrak

Elikatze iturriak TEC kalifikazioarekin bateragarria izan behar du. TEC tentsioa gainditzeak osagaien gainkarga eragin dezake, hozgailu estandarretarako TCB-NA tenperatura kontrolatzaileak ez baitu barneko irteerako tentsio mugarik.

0-10A korrontearen zehaztapena TEC, kableatu, konektore eta elikadura hornidurarekin batera ebaluatu behar da. Sistema termoelektriko osorako beroa xahutze egokia ere beharrezkoa da.

Beste elektronika sentikorrak etengailu-iturri berera konektatzean, egiaztatu ripple eta EMI-ren errendimendua azken sistemaren integrazioaren aurretik.

Maiz egiten diren galderak

Zein TEC tentsio onar dezake TCB-NAk?

Kontrolagailuak TEC tentsioak onartzen ditu 5V-tik 27V-ra. TEC tentsioak plakako hornidura tentsioaren berdina edo handiagoa izan behar du. TCB-NA-k barne irteerako tentsio-mugarik ez duenez, elikadura-iturria ez du TEC-ren tentsio nominala gainditu behar.

Zein da TEC korronte maximoa?

Hozgailu estandarentzako TCB-NA Tenperatura-kontrolatzaileak 0-10 A-ko TEC korronte tartea onartzen du. Benetako funtzionamendu-korrontea TEC kalifikazioaren, karga termikoaren, kableatuaren, konektoreen eta hornidura-ahalmenaren arabera hautatu behar da.

Kontrolagailuak berokuntza eta hozte eskain ditzake?

Bai. Norabide biko kontrol-arkitekturari esker, TEC-k berokuntza eta hozte moduetan funtziona dezake, eta, horrela, xede-tenperatura mantentzea ahalbidetzen du giro-baldintza aldaketetan.

Zein tenperatura sentsore erabiltzen du kontrolagailuak?

Konfigurazio estandarrak 10K NTC bat erabiltzen du 3950 B balio lehenetsiarekin. B balioa pertsonalizatu daiteke aplikazioaren eskakizunen arabera. Zehaztutako neurketa-tartea -30 °C eta +147 °C artekoa da, -20 °C eta +100 °C arteko kontrol tartearekin.

Nola kontrolatu edo kontrolatu daiteke TCB-NA?

Kontrolagailuak ASCII serie interfaze estandarra erabiltzen du tenperatura ezartzeko eta denbora errealeko monitorizazioa egiteko. Alarma eta "prest" egoera-seinaleak eta TEC itzaltzeko sarrera bat ere eskaintzen ditu ostalariaren kontrol sistemarekin integratzeko.
