TCB-SS Tenperatura-kontrolagailua tamaina ultra trinkoarekin eta Mikro TECetarako diseinatua

X-Meritanek TCB-SS Tenperatura Kontroladorea tamaina ultra-konpaktuarekin eta Micro TEC aplikazioetarako diseinatua fabrikatzen du, non taularen espazioa, tenperatura-egonkortasuna eta TEC irteera kontrolatua elkarrekin kontuan hartu behar diren. TCB-SS-k tenperatura sentsazioa eta TEC gidatzea integratzen ditu kontrol-taula txiki batean, mikro TEC bat feedbackean oinarritutako tenperatura kontrolatzeko begizta baten bidez erregulatzeko aukera emanez.

Kontroladorea taula formatu trinko baten inguruan diseinatuta dago, erabilera orokorreko tenperatura kontrolatzeko arkitektura baten inguruan. 10K NTC sentsore bat erabiltzen du tenperatura sentsatzeko sarrera lehenetsi gisa eta 4.5V-ko TEC tentsio lehenetsia onartzen du 3A-ko gehienezko TEC korrontearekin, plaka miniaturazko kudeaketa termikoko sistemetarako egokia da.

Parametroak

Kontrol Egitura

Tenperaturaren Iritzia

10K NTC-k tenperatura aldaketak hautematen ditu eta seinalea kontrolagailura bidaltzen du.

PID Kontrola

Kontroladoreak neurtutako tenperatura helburuko balioarekin alderatzen du eta Micro TEC irteera erregulatzen du PID kontrolaren bidez.

Etengabeko gidatzea

Etengabeko irteerak TEC diskoa doitzen du funtzionamenduan zehar, pizte/itzaltze soilean soilik fidatu beharrean.

Ezaugarri nagusiak

Arbel Ultra-Traktua

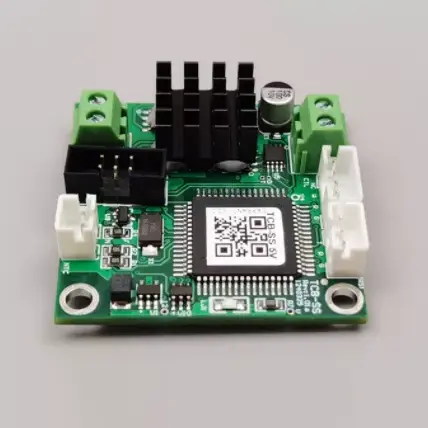

4 cm × 4 cm × 1,28 cm neurtzen ditu, TCB-SS Tenperatura-kontrolagailua tamaina ultra-konpaktua eta Mikro TECetarako diseinatua instalatzeko espazio mugatua duten Micro TEC sistemetarako diseinatuta dago.

0,01°C Tenperatura Kontrola

Kontrolagailuak 0,01 °C tenperatura kontrolatzeko zehaztasuna eta 0,01 °C ezarriko tenperaturaren zehaztasuna eskatzen ditu erregulazio termiko zehatza lortzeko.

> %94ko irteera-eraginkortasuna

Irteera-eraginkortasuna % 94tik gorakoa izanik, kontrolagailuak TEC gidatzeko eraginkorra eskaintzen du tenperatura kontrolatzeko sistema trinkoetan.

4.5V TEC irteera, 3A gehienez.

TEC tentsio lehenetsia 4,5 V-koa da, TEC gehienez 3A-ko korrontearekin, Micro TEC aplikazio bateragarrietarako.

10K NTC Tenperaturaren sentsazioa

Sentsore lehenetsia 10K NTC bat da, 3950 B-balioa duena, kontrol-begiztarako tenperaturaren iritzia ematen duena.

-60°C eta +170°C arteko neurketa

Tenperatura kontrolatzeko neurketa-tartea -60 °C eta +170 °C artekoa da, eta zehaztutako kontroleko tenperatura -20 °C eta +100 °C artekoa.

Babes Integratua

Funtzio integratuek gainkorrontea, gaintentsioa, tenperatura mugatzea eta TEC zirkuitu irekia/laburren detekzioa dira kontrolagailua eta konektatutako TEC funtzionatzen duten bitartean kontrolatzeko.

Bateragarritasuna

Integratu aurretik, TEC eskakizun elektrikoak, NTC ezaugarriak, xede-tenperatura eta plaka hornidura kontroladorearen zehaztapenekin egiaztatu behar dira.

Aplikazio-eremuak

Doitasun optikoko moduluak

TCB-SS Tenperatura-kontrolagailuak Tamaina ultra-trinkoarekin eta Mikro TECetarako diseinatutako tenperatura-kontrol trinkoa eskaintzen du baldintza termiko egonkorrak behar diren modulu optikoetarako.

Laser Diodo Sistemak

Sistema optiko trinkoetan laser diodoen tenperatura erregulatzeko Micro TEC bateragarri bat gidatzen du.

Miniaturazko Laborategiko Ekipamendua

Kontrolagailu trinkoa egokia da Micro TECn oinarritutako tenperatura erregulatzea eskatzen duten laborategiko tresnetarako, instalazio-espazio mugatuan.

Diagnostiko-ekipo eramangarria

TCB-SS-k tenperatura kontrola onartzen du diagnostiko-gailu trinkoetan, non plaken tamaina eta erregulazio termikoa diseinu faktore garrantzitsuak diren.

Infragorriak eta CCD sentsoreak

Kontrolagailua Micro TEC sistemekin integra daiteke tenperatura-sentikorrak diren infragorri detektagailuen eta CCD sentsoreen tenperatura erregulatzeko.

Ohiko galderak

Q1: Zer motatako TEC diseinatuta dago kontrolagailua?

A1: TCB-SS Tenperatura-kontrolagailua tamaina ultra-trinkoa eta Micro TECetarako diseinatua Mikro TEC aplikazioetarako diseinatuta dago. Konektatutako TEC zehaztutako 4.5V lehenetsitako TEC tentsioarekin eta 3A-ko gehienezko korrontearekin egiaztatu behar da.

Q2: Zein NTC sentsorearen konfigurazio erabiltzen da?

A2: Tenperatura sentsorearen konfigurazio lehenetsia 10K NTC bat da, 3950 B-balioa duena. Proiektuaren zehaztapenean zehar beste sentsore-eskakizun batzuk berretsi behar dira.

Q3: Zein da neurketa barrutiaren eta kontrol barrutiaren arteko aldea?

A3: Tenperatura kontrolatzeko neurketa-tartea -60 °C-tik +170 °C artekoa da, eta zehaztutako kontrol-tenperatura-tartea -20 °C eta +100 °C artekoa da. Neurketa-barrutiak tenperatura sentsatzeko gaitasuna adierazten du, kontrol-barrutiak, berriz, zehaztutako tenperatura erregulatzeko tartea definitzen du.

Q4: Zer elikadura-iturri behar du taulak?

A4: Taularen hornidura-tentsioa 5V ±% 10 DC da. Sistemak energia-iturri egoki bat eman behar du, zehaztutako sarrera-tarte horretan geratzen dena.

5.G.: Zein da TECrako eskuragarri dagoen gehieneko korrontea?

A5: Zehaztutako TEC korronte maximoa 3A da, 4,5V-ko TEC tentsio lehenetsiarekin. Benetako konektatutako TEC bere eskakizun elektrikoen eta kontroladoreen mugen arabera hautatu behar da.

Q6: Zer tenperatura-zehaztasun eman dezake kontrolagailuak?

A6: Zehaztutako tenperatura kontrolatzeko zehaztasuna 0,01 °C da, eta ezarritako tenperaturaren zehaztasuna 0,01 °C ere zehazten da.

Q7: Zer babes-funtzio sartzen dira?

A7: Kontrolagailuak gainkorrontearen babesa, gaintentsioaren babesa, tenperatura mugatzea eta TEC zirkuitu irekiko eta zirkuitu laburren detekzioa ditu.
