Abstraktua
Hozgailu eta sorgailu termoelektriko bakoitzaren errendimendua oinarrizko materialen kalitatearen, koherentziaren eta bateragarritasunaren araberakoa da. Ingeniaritza-ikuspegi honek erdieroale termoelektrikoen oinarrizko propietateak aztertzen ditu, industria prozesatzeko erabilgarri dauden forma ontziratu nagusiak eta diseinu batek tenperatura-kontrol egonkorra lortzen duen edo helburu termikoetatik urrun geratzen den zehazten duten hautaketa-irizpideak. Arreta berezia ematen zaie estrusio-profilei, difusio-hesi-xerriei eta materialaren propietateak gailuaren azken portaerarekin integratzeari.
Aurkibidea
Material termoelektrikoak eta Peltier efektua ulertzea
Egoera solidoko hozte-sistema bakoitzaren oinarrian korronte elektrikoa zuzenean tenperatura-gradiente batean bihurtzeko gai diren konposatu erdieroaleen klase bat dago. Konposatu hauek kudeaketa termiko modernoaren muin funtzionala dira, eta haien garraio elektriko eta termikoko propietateek hozte-ahalmena, erantzun-abiadura eta azken gailuaren energia-kontsumoa agintzen dituzte. Arretaz diseinatutako materialik gabe, modulu arkitektura sofistikatuenak ere ezin du errendimendu egonkorra eman.
Zer dira material termoelektrikoak?
Material termoelektrikoakPeltier efektua erakusten duten substantzia erdieroaleak dira: korronte zuzena bi eroale ezberdinez osatutako zirkuitu batean zehar igarotzen denean korronte zuzena elkargune batean xurgatzen den eta beste batean askatzen den fenomenoa. Bismuto telururoaren aleazioak giro-tenperaturatik gertu funtzionatzeko aukera nagusia izaten jarraitzen du, hozte-aplikazio nagusietan oraindik desplazatu behar den eroankortasun elektrikoaren, isolamendu termikoaren eta fabrikagarritasunaren oreka eskainiz.
Material termoelektriko baten eraginkortasuna dimentsiorik gabeko merituaren bidez adierazten da, ZT. Parametro honek Seebeck koefizientea, eroankortasun elektrikoa eta eroankortasun termikoa konbinatzen ditu errendimendu-adierazle bakar batean. ZT balio altuagoak sarrera elektrikoaren unitate bakoitzeko hozte-potentzia handiagoan bihurtzen dira zuzenean, baina materialaren hautapen praktikoak erresistentzia mekanikoa, egonkortasun termikoa eta metalizazio sistemekin bateragarritasuna ere kontuan hartu behar ditu.
P motako eta N motako erdieroaleak
Zirkuitu termoelektrikoek bi material mota osagarri behar dituzte. P motako erdieroaleek elektrizitatea karga positibo-eramaileen bidez eramaten dute nagusiki, eta N motako materialek eramaile negatiboetan oinarritzen dira. Elektrikoki seriean eta termikoki paraleloan elkartzen direnean, parekatutako pellet hauek moduluaren errendimendua definitzen duen tenperatura-diferentzia sortzen dute. Mota bakoitzaren ezaugarriak arretaz parekatu behar dira: tentsioa, korrontea, tenperatura-barrutia eta hedapen termikoaren portaerak eragiten dute parekatutako diseinu batek helburuko funtzionamendu-puntua lortzen duen ala ez.
P motako eta N motako propietateen arteko desadostasuna eraginkortasunik gabeko iturri arrunta da, baina saihestu daitekeena. Material bat ziklo termikoaren ondorioz azkarrago degradatzen bada, edo haien erresistentzia elektrikoak denboran zehar desbideratzen badira, moduluak hozte ahalmena galtzen du eta puntu bero lokalizatuak sor ditzake. Material hornitzaileek, beraz, pellet indibidualaren errendimenduan ez ezik, lotez lote koherentzian ere jartzen dute arreta bi eramaile motetan.
Industria-prozesamendurako Bulk Inprimakiak
Material termoelektrikoak oso gutxitan erabiltzen dira lingote gordinean. Muntaketa automatizatua, doitasun-ebaketa eta metalizazioa egokitzen diren tarteko formetan prozesatzen dira. Bi forma solte nagusi dira industria-hornikuntzan: estrusio-profilak eta difusio-hesi-xerra. Bakoitzak fabrikazio-eskakizun multzo ezberdin bati erantzuten dio.
Estrusiozko profilak Bolumen Handiko Ekoizpenerako
Estrusioak material termoelektrikoaren luzera etengabeak sortzen ditu, zeharkako sekzio finkoarekin: barra karratuak, haga biribilak edo nahi den gailuaren geometriarekin bat datozen profil pertsonalizatuak. Forma hau bereziki baliotsua da eskaera bakarreko kantitate handiek lote osoan dimentsioko koherentzia eta barne egitura egonkorra eskatzen dutenean.
Etxeko xerra, artezketa, chamfering, xaflaketa edo soldadura egiteko asmoa duten ingeniariek sarritan nahiago dute estrusiozko materiala, bere ale-egitura uniformeak prozesamendu mekanikoan txirringa edo pitzadura arriskua murrizten duelako. Estrusio-prozesuak, gainera, zeharkako dimentsioak eta luzerak modulu-diseinu zehatz batera egokitzeko aukera ematen du, tamaina handiko pellet estandarrak moztearekin lotutako hondakinak ezabatuz.
- Dimentsio kontrolagarriak eta materialaren propietateak dituzten profil jarraituak
- Moduluaren neurrien arabera pellet txikietan zatitzeko egokia
- Errendimendu koherentea ekoizpen-lote berean
- Parekatutako zirkuituetarako P motako eta N motako konposizioetan eskuragarri dago

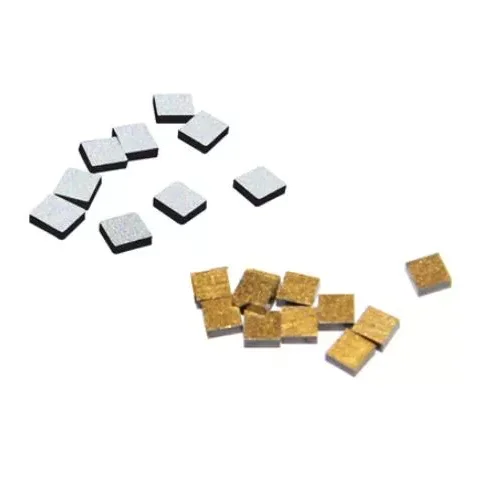

Hedapen-hesiak dituzten xerrak
Difusio-hesi-geruzaz hornitutako xerra meheek tarteko produktu aurreratuagoa adierazten dute. Hesi-geruza material termoelektrikoaren eta ondorengo lotura- edo metalizazio-sistemen arteko interfazea hobetzeko aplikatzen da. Geruza hori gabe, soldadura garaian tenperatura altuek erdieroaleen eta kontaktu-metalen arteko interdifusio azkarra eragin dezakete, errendimendu hondatu eta azkenean porrota eraginez.
Hedapen-hesiaren xerrak bereziki egokiak dira ziklo termiko errepikatuak jasaten dituzten moduluetarako. Hozte-plakak, tenperatura kontrolatzeko moduluak eta sentsore-tenperatura-erregulazioa bezalako aplikazioek xerra hauek ematen duten interfaze-egonkortasuna hobetzen dute. Prozesuaren leihoa ere sinplifikatzen dute nikela, kobrea edo soldadura bidezko metalizazioa barnean aplikatzeko asmoa duten ingeniarientzat.
| Material Forma | Lehen mailako abantaila | Erabilera kasu tipikoa |
|---|---|---|
| Estrusiozko profilak | Dimentsio-koherentzia handia lote handietan | Etxean moztea pellet neurri pertsonalizatuetan |
| Hedapen-hesiaren xerrak | Loturarako prest dagoen interfazea, erreakzio-arrisku murriztuarekin | Errepikaturiko ziklo termikoa eskatzen duten moduluak |
| Zehar-sekzio pertsonalizatuak | Neurrira egindako geometria gailuen diseinu zehatzetarako | Modulu-arkitektura ez-estandarrak |
| P/N multzo parekatuak | Portaera elektriko eta termiko orekatua | Zehaztasunezko tenperatura kontrolatzeko sistemak |
Zure aplikaziorako material egokia hautatzea
Materialen aukeraketa negoziaezin diren bi parametrorekin hasten da: espero diren juntura bero eta hotzeko tenperaturak eta azken gailuaren funtzionamendu elektrikoaren leihoa. Faktore hauek material hautagaien sistemak murrizten dituzte eta beheranzko prozesatzeko urratsak definitzen dituzte.
Funtzionamendu-tenperaturaren gogoetak
Material termoelektriko sistema ezberdinek errendimendu gorena erakusten dute tenperatura-tarte desberdinetan. Giro-tenperaturatik gertu hozteko optimizatutako konposizio batek eraginkortasuna azkar gal dezake alde beroa 80 °C-tik gora igotzen denean, eta tenperatura moderatuetarako diseinatutako material batek, berriz, errendimendu txarra eskain dezake zero azpiko alde hotzaren baldintzetan. Benetako funtzionamendu-tenperaturak zehaztea, ez helburuko ezarpen-puntua soilik, material bideragarri bat aukeratzeko lehen urratsa da.
Baldintza elektrikoak
Tentsioa, korrontea, erresistentzia eta potentzia xahutzeak materialaren propietateekin elkarreragiten dute. Eroankortasun elektriko handiko materialak Joule-ko berokuntza murrizten du, baina eroankortasun termiko handiagoa ere izan dezake, tenperatura gradientearen aurka funtzionatzen duena. Oreka optimoa moduluaren geometriaren, erabilgarri dagoen elikaduraren eta behar den hozte ahalmenaren araberakoa da. Materialen erresistibitatea disko elektronikoarekin lotzea merituaren zifra maximizatzea bezain garrantzitsua da askotan.
Pertsonalizazio aukerak
Material forma estandarrak ez du beti betetzen termiko kudeaketa arkitektura zehatz bat. Katalogoko dimentsioak, konposizioak edo gainazaleko tratamenduak labur geratzen direnean, irtenbide pertsonalizatuak beharrezkoak dira. Pertsonalizatzeak materialaren dimentsioak, P motako eta N motako bat etortzea, konposizioaren doikuntzak, propietate elektrikoak, gainazaleko edo interfazearen tratamendua, difusio-hesiaren eskakizunak eta ebaketa edo mekanizazioaren zehaztapenak jo ditzake.
- Materialaren neurriak eta zeharkako geometria
- P motako eta N motako garraio-propietateen parekatzea
- Tenperatura-tarte zehatzetarako konposizioaren doikuntza
- Erresistentzia elektrikoa eta Seebeck koefizientearen helburuak
- Gainazalaren prestaketa eta interfazearen tratamendua
- Hedapen-hesi-geruzaren zehaztapena
- Ebaketa, artezketa eta mekanizazio baldintzak
Aplikazioaren paisaia industrietan
ren aldakortasunaMaterial termoelektrikoakindustria askotariko adopzioa bultzatu du, kontsumo-elektroniketatik hasi eta diagnostiko medikoetara eta prozesu industrialen kontrolaraino. Aplikazio bakoitzak bere mugak ezartzen ditu materialaren garbitasunean, dimentsio-tolerantzian eta interfazearen egonkortasunean.
Erdieroaleen Hozte eta Zehaztasuneko Tenperatura Kontrola
Erdieroaleen hozteak aplikazio eremu handiena izaten jarraitzen du. Laser diodoek, transceptor optikoek eta errendimendu handiko prozesadoreek modulu termoelektrikoak ematen duten bibraziorik gabeko tenperatura erregulazio zehatzaz baliatzen dira. Materialaren kalitateak zuzenean eragiten du uhin-luzeraren egonkortasunean, irteera-potentziaren koherentzian eta epe luzerako fidagarritasunean.
Hozte-plakak eta Tenperatura Kontrolatzeko Moduluak
Tresna analitikoetan, gailu medikoetan eta industria-ekipoetan erabiltzen diren hozte-plakak material termoelektrikoetan oinarritzen dira gainazaleko tenperatura uniformeak mantentzeko. PCR termoziklatuentzako tenperatura kontrolatzeko moduluek, adibidez, berotze- eta hozte-tasa azkarrak behar dituzte, inertzia termiko baxuaren eta eroankortasun elektriko handiaren araberakoak - biak materialaren menpeko propietateak dira.
Sentsorearen Tenperatura Erregulazioa
Doitasun-sentsoreek, infragorrien detektagailuak eta fotodiodoak barne, sarritan funtzionamendu-tenperatura egonkorrak behar dituzte kalibrazioa eta seinale-zarata erlazioa mantentzeko. Material termoelektrikoek tenperatura erregulazio trinko eta lokalizatua ahalbidetzen dute, hozte-sistema mekanikoen zati handirik eta konplexurik gabe.
Eskala Txikiko Energia Sorkuntza
Material termoelektriko batean tenperatura-gradiente bat aplikatzen denean, Seebeck efektuak potentzia elektrikoa sortzen du. Printzipio honek eskala txikiko energia bilketa onartzen du urruneko sentsoreetan, hondakin-beroa berreskuratzeko sistemetan eta energia iturri eramangarrietan. Hozte-errendimendua arautzen duten material propietate berberek energia sortzeko eraginkortasuna ere zehazten dute, eta materialaren hautapena oso garrantzitsua da bi moduetan.
Zergatik axola zaio materialaren eta gailuen integrazioa
Materialen zehaztapenek bakarrik ez dute irtenbide termiko arrakastatsua bermatzen. Materialaren, metalizazio-sistemaren, soldadura-junturen eta zeramikazko substratuaren arteko elkarrekintzak zehazten du amaitutako moduluak bere errendimendu-helburuak betetzen dituen ala ez, milaka funtzionamendu-ordutan.
Zehaztasun-ekoizpen-gaitasunak
Errendimendu koherentea eskaintzen duten modulu termoelektrikoak ekoizteko prozesu automatizatuak behar dira inprimatzeko, reflow-soldatzeko, eztainuaren murgilketa, banatzeko, zigilatzeko, ebakitzeko eta solidotzeko. Urrats bakoitzak azken interfazearen kalitatean eta erdieroaleen pastaren barne-tentsio-egoeran eragiten du. Moduluak ere fabrikatzen dituzten materialen hornitzaileek beren materialak muntatzeko baldintza errealistetan ebalua ditzakete, materialaren garapenaren eta gailuaren errendimenduaren arteko feedback-begizta itxiz.
Aplikazioetan oinarritutako laguntza teknikoa
Katalogoaren zehaztapenek abiapuntu bat eskaintzen dute, baina mundu errealeko funtzionamendu-baldintzek (hozte-karga, giro-tenperatura, muntaketa-presioa eta disko-elektronika barne) askotan material aukera optimoa aldatzen dute. Materialen irtenbide bat gomendatzerakoan faktore hauek kontuan hartzen dituzten hornitzaileek ingeniariei laguntzen diete birdiseinu garestiak eta eremuko hutsegiteak ekiditen.
X-Meritanmaterialaren garapena osagaien fabrikazioarekin integratzen du, materialaren errendimendua azken aplikazio termoelektrikoaren aldean ebaluatu ahal izateko. Ikuspegi integratu honek materialaren hornikuntza estandarra eta marrazki, prototipo edo aplikazioen zehaztapenetan oinarritutako soluzio pertsonalizatuak onartzen ditu.
Maiz egiten diren galderak
Nola funtzionatzen dute material termoelektrikoak?
Material termoelektrikoak Peltier efektua erabiltzen dute tenperatura-diferentzia sortzeko P motako eta N motako elementu erdieroaleetatik korronte elektrikoa igarotzen denean. Haien garraio elektriko eta termikoko propietateek zuzenean eragiten dute azken gailu termoelektrikoaren hozte-ahalmena, tenperatura-egonkortasuna, erantzun-abiadura eta energia-kontsumoa.
Zein da P motako eta N motako material termoelektrikoen artean?
P motako eta N motako material termoelektrikoak karga-eramailearen ezaugarri desberdinak dituzte eta normalean konbinatuta erabiltzen dira zirkuitu termoelektrikoak osatzeko. Haien propietateak beharrezkoak diren tentsioaren, korrontearen, tenperatura-tartearen eta hozkailu termoelektrikoaren diseinuaren arabera lotu behar dira. Parekatze orekatuak errendimendu egonkorra bermatzen du eta lokalizatutako berokuntza gutxitzen du.
Material termoelektrikoen pertsonalizazio zerbitzuak eskaintzen al dituzu?
Bai. Tamaina pertsonalizatuak planoetan, prototipoetan edo aplikazioen zehaztapenetan oinarrituta ebalua daitezke. Pertsonalizazio aukeren artean sekzioa, luzera, lodiera, ebaketa baldintzak, materialaren konposizioa, propietate elektrikoak, gainazaleko tratamendua eta difusio-hesiaren geruzaren zehaztapenak daude, nahi den osagai termoelektrikoaren diseinuaren arabera.
Zergatik dira garrantzitsuak difusio-hesiak xerra termoelektrikoetan?
Hedapen-hesiek material termoelektrikoaren eta lotura- edo metalizazio-sistemaren arteko interfazea hobetzen dute. Hesi-geruzarik gabe, soldadura garaian tenperatura altuek erdieroaleen eta ukipen-metalen arteko difusio azkarra eragin dezakete, errendimendu hondatu eta azkenean porrota eraginez. Hesi-geruzak bereziki garrantzitsuak dira ziklo termiko errepikatuak jasaten dituzten moduluetan.
Material termoelektrikoak erabil al daitezke energia sortzeko?
Bai. Material termoelektriko batean tenperatura-gradiente bat aplikatzen denean, Seebeck efektuak potentzia elektrikoa sortzen du. Printzipio honek eskala txikiko energia bilketa onartzen du urruneko sentsoreetan, hondakin-beroa berreskuratzeko sistemetan eta energia iturri eramangarrietan. Hozte-errendimendua arautzen duten material propietate berdinek energia sortzeko eraginkortasuna ere zehazten dute.
Zein faktorek baldintzatzen dute material termoelektriko baten iraupena?
Ziklo termikoaren anplitudea, funtzionamendu-tenperatura maximoa, interfazearen kalitatea eta hezetasuna edo gas korrosiboak egoteak eragina dute materialaren bizi-iraupena. Loteen kalitate koherenteak, P/N propietate parekatuak eta difusio-hesi egonkorrak degradazio goiztiarra izateko arriskua murrizten dute. Modulua korronte-frakzio baxuagoetan funtzionatzeak eta interfaze termiko egonkorrak mantentzeak zerbitzu-bizitza luzatzen du.
Bolumen handiko mozketarako profil extrusionatuetatik modulu aurreratuen muntaketarako difusio-hesietaraino, materialaren oinarri egokiak zehazten du diseinu termiko batek epe luzerako errendimendu egonkorra lortzen duen ala ez. Baldintzak giro-tenperaturatik gertu hoztea, doitasun sentsoreen erregulazioa edo eskala txikiko energia sortzea eskatzen duen ala ez, materialen hautaketak modulu arkitekturaren ingeniaritza zorroztasun bera merezi du.
