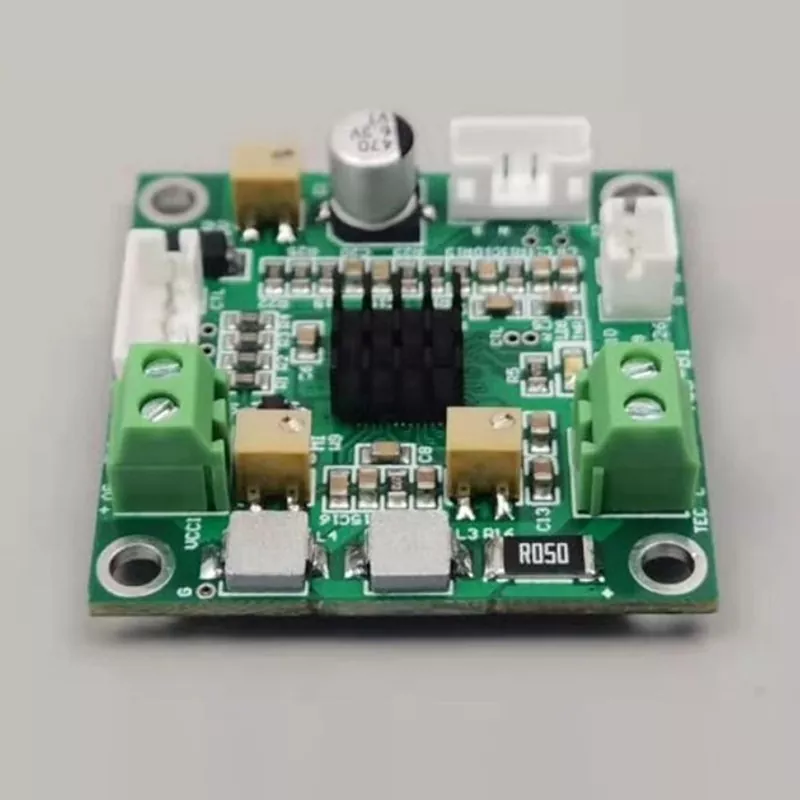

ATC-M1 Tenperatura-kontrolagailua Ziklo Laburreko PIDarekin

X-Meritanek material termoelektrikoak, hozgailuak, NTC osagaiak eta erdieroaleen kudeaketa termikorako tenperatura kontrolatzaileak garatzen ditu. Ziklo Laburreko PID duen ATC-M1 Tenperatura-kontrolatzaileak 34 mm x 20 mm-ko plaka trinkoa konbinatzen ditu ziklo laburreko PID kontrolarekin, 10K NTC tenperaturaren feedbackarekin eta TEC irteerako kontrola inertzia termiko txikia duten mikroobjektuetarako. 3,0V-5,0V DC-n funtzionatzen du, +10 eta +40 gradu C bitarteko tenperatura-tarte lehenetsia onartzen du eta fabrikako lehenetsitako tenperatura 25 C-ko ezarrita dauka. Tenperatura W9 potentziometro edo sarrera analogiko baten bidez doi daiteke, 0,001 C-ko tenperatura kontrolatzeko egonkortasun zehatz batekin.

Ezaugarri nagusiak

Ziklo Laburreko PID Kontrola

Ziklo laburreko PID duen ATC-M1 tenperatura-kontrolatzaileak inertzia termiko baxua duten mikroobjektuetarako diseinatutako ziklo laburreko PID-ren iritzia erabiltzen du. Ekintza zuzentzaileak maiz egiten duen kontrolagailuak kontrolatutako objektuaren egoera termikoaren aldaketei erantzuten laguntzen die, ohiko sistemekin lotutako erantzun termiko handiagoan fidatu gabe.

Taula trinkoaren egitura

34 mm x 20 mm-ko neurriak eta 15,5 mm-ko altuera guztira, ATC-M1 kontrol termikoko muntaiak trinkotzeko egokia da. Bere forma-faktore txikia bereziki garrantzitsua da barne-espazioa mugatua den egitura optiko, sentsore eta elektroniko miniaturakoetan.

TEC Irteeraren Kontrola

Kontroladorea hozte termoelektrikoko osagaiekin lan egiteko diseinatuta dago. Bere TEC korronte maximoa 2.5A da, TEC tentsio maximoa 4.3V 5V horniduran edo 2.5V 3.3V hornidura batean. Definitutako muga hauek kontrolagailua lotutako TEC sistemarekin lotzeko oinarri argia eskaintzen dute.

Tenperaturaren Iritzia

10K NTC sentsore bat erabiltzen da tenperatura neurtzeko eta feedbacka egiteko. Zehaztutako tenperatura kontrolatzeko egonkortasuna 0,001 gradu C-koa da, tenperatura-aldakuntza txikiek tenperatura-sentikorrak diren osagaien funtzionamendu-egoeran eragina izan dezaketen aplikazioetarako behar den zehaztasuna eskaintzen du.

Datu teknikoak

Diseinuen Konparaketa

Aplikazio-eremuak

1. Fotonika: X-Meritan-ek fotonika aplikazioak identifikatzen ditu, detektagailuen hozte barne. Kontrolagailuaren egitura trinkoak eta tenperaturaren feedback funtzioak kontrol-elementu egokia eskaintzen dute hozte termoelektrikoko muntaia txikietarako.

2. Telekomunikazioak: konpainiaren aplikazio sorta telekomunikazioetako osagaien egonkortze termikoa eta hoztea barne hartzen ditu. Tenperaturaren erregulazio zehatza txerta daiteke termiko-kudeaketako arkitektura trinkoetan.

3. Ekipamendu medikoa: X-Meritan-ek PCR anplifikadoreak eta tenperaturarekin lotutako aplikazioak zerrendatzen ditu medikuntzan. Tenperatura kontrola sistemaren atal garrantzitsu bat da, non funtzionamendu-baldintzak ingurune termiko kontrolatuen araberakoak dira.

4. Sentsore aeroespaziala: konpainiaren aplikazio aeroespazialen artean izotza detektatzeko sentsoreak, bero-fluxuaren sentsoreak eta IR sentsoreak daude. Kontrol termikoko osagai trinkoak tenperaturaren sentikorrak diren sentsore-sistemetan parte izan daitezke.

5. Automobilgintzako Elektronika: X-Meritan-ek LiDAR, AR eta detektagailuetarako egonkortze termikoa ere identifikatzen du, kontrol termoelektriko trinkoaren garrantzia automobilgintza eta sentsore elektronikoko aplikazioetara hedatuz. Ziklo Laburreko PID duen ATC-M1 Tenperatura-kontrolagailua kontuan hartu daiteke termiko-kudeaketako arkitektura trinkoetarako, non kontrolatutako objektuak masa termiko txikia duen.

Sistema Integrazioa

1. TEC-ren muga elektrikoak: Ziklo laburreko PID duen ATC-M1 tenperatura-kontrolatzaileak zehaztutako tentsio eta korronte maximoen balioetan funtzionatzen du.

2. Tenperaturaren iradokizuna: 10K NTC sarrerak kontrol-sistemaren tenperaturaren iritzia ematen du.

3. Tenperatura-tartea: tenperatura-kontrol-tarte lehenetsia +10 eta +40 gradu C-koa da, fabrikako lehenetsitako tenperatura 25 gradu C-koa da.

4. Irteera-ezarpenak: Fabrikako irteerako gehienezko tentsio lehenetsia 2,0 V da, eta fabrikako irteerako gehienezko korronte lehenetsia 1,0 A da.

5. Doikuntza-metodoa: tenperatura doitzea W9 potentziometroaren bidez egin daiteke, eta tenperatura-sarrera analogikoa ere onartzen da.

6. Produktuen konfigurazioa: Beste konfigurazio bat behar duten aplikazioetarako, X-Meritan-ek dio produktuak marrazkien edo laginen arabera ekoiz daitezkeela. Zerbitzu-prozesuak hasierako komunikazioa, laginaren berrespena eta berrespenaren ondorengo ekoizpena barne hartzen ditu.

X-Meritan gaitasuna

ATC-M1 X-Meritanen teknologia termoelektrikoen zorroaren parte da, material termoelektrikoak, hozgailu termoelektrikoak, TEC muntaiak, NTC osagaiak eta tenperatura kontrolatzaileak biltzen dituena. Produktu-egitura honek tenperatura kontrolatzeko taula kudeatzeko sistema termiko trinkoetan erabiltzen diren osagai termoelektrikoekin eta sentsore-elementuekin lotzen du.

Teknologia Termoelektrikoen Kate osoa

X-Meritanen gaitasunek material termoelektrikoaren garapena, oinarrizko osagaien pertsonalizazioa eta beroa xahutzeko irtenbideen diseinua hartzen dute. ATC-M1-rako, esparru tekniko hau zuzenean lotuta dago TEC irteera kontrolarekin, NTC tenperaturaren feedbackarekin eta multzo elektroniko eta optiko trinkoen kudeaketa termikoaren eskakizunekin.

5 Aplikazio-eremu nagusiak

X-Meritan-ek bost alor nagusitako aplikazioen berri ematen du: zuntz optikoko komunikazioak, industria-ekipo medikoa, automobilgintzako elektronika adimenduna, kontsumo-elektronika eta ikerketa-erakundeak. Aplikazio-eremu hauek aurrekari tekniko garrantzitsuak eskaintzen dituzte ATC-M1-rako, bereziki hozte termoelektriko trinkoa eta funtzionamendu-tenperatura kontrolatuak behar direnean.

Fortune 500 konpainiaren lankidetza

X-Meritanek dio Fortune 500 enpresekin eta hainbat laborategi nazionalekin lankidetzan aritzen dela. Esperientzia hau garrantzitsua da osagai termoelektrikoen eta tenperatura kontrolatzeko teknologien garapenean eta aplikazioan erabiltzen diren sistema elektroniko eta termikoen kudeaketa espezializatuetan.

Hainbat fabrikazio-prozesu

X-Meritan-ek zerrendatutako ekoizpen-ekipamenduak latina murgiltzeko labeak, bibrazio swing molde-makinak, soldatzeko makinak, labeak, banatzeko makinak, zigilatzeko makina automatikoak, reflow soldatzeko ekipoak eta inprimatzeko makinak guztiz automatikoak dira. Fabrikazio prozesu hauek termoelektrikoarekin lotutako osagaiak eta tenperatura kontrolatzeko produktu elektronikoak ekoizten laguntzen dute.

%55 Europako Merkatuaren Banaketa

X-Meritanek jakinarazi duenez, Europak bere nazioarteko merkatuaren banaketaren % 55 ordezkatzen du, Ipar Amerikan % 15, Asiako hego-ekialdean % 15 eta beste merkatuetan % 15. Nazioarteko aplikazioaren aurrekariak konpainiak ingurune tekniko desberdinetarako produktu termoelektrikoak eta tenperatura kudeatzeko produktuak hornitzeko duen esperientzia onartzen du.

6. Soluzio Termiko Integratua euskarria

Tenperatura kontrolatzeko osagai indibidualetatik haratago, X-Meritan-ek beroa xahutzeko irtenbideen diseinua eta produktua aukeratzeko laguntza eskaintzen du. Horri esker, ziklo laburreko PID duen ATC-M1 tenperatura-kontrolatzailea dagokien hozgailu termoelektrikoarekin, NTC osagaiarekin eta kudeaketa termikoaren eskakizunekin batera kontuan hartu daiteke, kontrol-plaka isolatu gisa baino.

Ohiko galderak

G: Zein tenperatura sentsore mota erabiltzen du ATC-M1-k?

A: 10K NTC tenperatura sentsore bat erabiltzen du tenperatura neurtzeko eta feedbacka egiteko.

G: Zein da tenperatura kontrolatzeko egonkortasuna?

A: Zehaztutako tenperatura kontrolatzeko egonkortasuna 0,001 gradu C da.

G: Zein da TEC korronte maximoa?

A: TEC korronte maximoa 2.5A da.

G: Zein da kontrolagailuaren tamaina?

E: Ziklo Laburreko PID duen ATC-M1 Tenperatura-kontrolagailuak 34 mm x 20 mm-ko taulen neurriak ditu, guztira 15,5 mm-ko altuera duena.

G: Zein da tenperatura ezarpen lehenetsia?

A: Fabrikan ezarritako tenperatura lehenetsia 25 gradu C-koa da, +10 eta +40 gradu C bitarteko kontrol-tarte lehenetsiarekin.

G: X-Meritan-ek produktuak garatu ditzake marrazkien edo laginen arabera?

A: Bai. X-Meritan-ek dio marrazkien edo laginen arabera produktuak ekoitzi ditzakeela, ekoizpenaren aurretik laginaren berrespenarekin.
