Laburpena:Hozte termoelektrikoaren teknologia ezinbestekoa bihurtu da mikroelektronikan, komunikazio optikoetan eta gailu medikoetan kudeaketa termikorako. Hala ere, edozein TEC moduluren errendimendu-sabaia, azken finean, bere materialak zehazten du. Artikulu honek zergatik aztertzen duEstrusiozko material termoelektrikoakzonalde konbentzionalak urtzeko lingoteen alternatiba hobea izan dira, ehundura trinkoaren mikroegituran, erresistentzia mekaniko hobetuan eta txirbil-lodiera 0,2 mm-ko lodierari eusteko gaitasun kritikoan oinarrituz. Fabrikazio prozesuen, propietate mekanikoen datuen eta aplikazio kasuen azterketa konparatiboen bidez, eztabaidak estrusio-teknologiak eraginkortasun termoelektrikoaren eta sendotasun mekanikoaren arteko aspaldiko trukea nola zubitzen duen erakusten du.
- Zerk egiten ditu estrusiozko material termoelektrikoak zona-urtze-alternatibetatik desberdinak?
- Nola sortzen du estrusio-prozesuak egitura trinkoa?
- Zergatik propietate mekanikoek TEC modulu baten gutxieneko tamaina zehazten dute
- 0,2 mm-ko atalasea: txirbil ultrameheen fabrikazioa gaitu
- Estrusiozko material termoelektrikoak eskatzen dituzten aplikazioak
- Lingotetik Modulura: Fabrikazio Gaitasuna eta Kalitate Kontrola
- Maiz egiten diren galderak
Zerk egiten ditu estrusiozko material termoelektrikoak zona-urtze-alternatibetatik desberdinak?
Estrusioaren eta zona urtzearen arteko aukeraketa ez da produkzio-lehentasun kontua soilik. Hozkailu termoelektrikoen beheranzko fabrikazio-fluxu osoa zehazten du: lingoteak obletan nola zatitzen diren, oblea horiek zenbateraino eho daitezkeen, zenbatek bizirik irauten duten dadoak hautsi gabe.
Zona urtzea aspaldidanik erreferentzia izan da purutasun handiko Bi₂Te₃ oinarritutako kristal bakarreak ekoizteko. Norabidezko solidotze prozesuak aleak hazkuntza-ardatzean lerrokatzen ditu, garraiolarien mugikortasun bikaina eskainiz. Hala ere, lerrokatze horrek ahultasun estruktural bat sortzen du. Bi₂Te₃ kristalak erraz ebakitzen dira plano basalean zehar, eta horrek esan nahi du ebakitzean, mehetzean eta muntatzean, materiala txirbiltzeko eta delaminatzeko joera duela, bereziki helburuaren lodiera 0,5 mm-tik behera jaisten denean.
Estrusio-prozesamenduak funtsean beste bide bat hartzen du. Mekanikoki aleatutako edo aldez aurretik prentsatutako hautsetatik abiatuta, materiala trokel batetik behartzen da tenperatura altuan, deformazio plastiko larria jasanez. Deformazio horrek ez du materiala besterik gabe moldatzen; barne-ale-arkitektura berreraikitzen du. Emaitza, testura kristalografiko kontrolatua duen gorputz trinko eta fin bat da, Bi₂Te₃-ren garraio anisotropikoen abantailak mantentzen dituena, osotasun mekanikoa nabarmen hobetzen duen bitartean.
Ondorio praktikoa nabarmena da. Zonan urtutako lingoteek 1,0-1,5 mm-ko hanka-altuera duten TEC modulu estandarretan errendimendu onargarria izan dezaketenean, estrusio bidez ekoitzitako materialek ateak irekitzen dituzte orain arte praktikoak ez ziren modulu-arkitekturak: 0,2 mm-ko hanka-altuera duten mikro-TECak, etapa anitzeko kaskadak dimentsio-koherentzia zehatza behar duten elementu guztietan, eta argazki-film hozteko soluzio meheetarako.
Nola sortzen du estrusio-prozesuak egitura trinkoa?
Estrusioan zehar eraldaketa mikroegiturala ulertzea ezinbestekoa da material hauek beherako prozesamenduan zergatik jokatzen duten desberdina ezagutzeko. Mekanismoa birkristalizazio dinamikoan oinarritzen da: aleak nukleatzen eta berriro hazten diren prozesu batean, materiala oraindik deformatzen ari den bitartean.
Alea fintzea Deformazio plastikoaren bidez
Estrusio beroan, piezak ebakidura-tentsio handia jasaten du trokeletik igarotzean. Tentsio-energia honek birkristalizazio dinamikoa bultzatzen du, jatorrizko ale lodiaren egitura ale-sare findu, ekiaxe edo apur bat luzatuz ordeztuz. Estrusio beroaren bidez fabrikatutako p motako Bi₂Te₃ oinarritutako konposatuei buruzko ikerketek frogatu dute estrusio-abiadurak zuzenean zuzentzen duela birkristalizazioaren eta alearen hazkundearen arteko oreka. 1,0 mm/min-ko abiadura kontrolatuan, 1,53 μm-ko batez besteko ale-tamainak lor daitezke, angelu baxuko ale-muten dentsitate handiaz lagunduta.
Angelu baxuko muga hauek kritikoak dira. Angelu handiko mugek ez bezala, karga-eramaileak sakabanatzen dituztenak eta eroankortasun elektrikoa hondatzen dituztenak, angelu baxuko mugek eramailearen mugikortasuna mantentzen dute, fonoien sakabanaketari laguntzen dioten bitartean, sarearen eroankortasun termikoa kenduz. Funtzio bikoitz horri esker, estrusiozko materialei errendimendu termoelektrikoa zonan urtutako kontrakoekiko lehiakorra mantentzea da, erresistentzia mekaniko handia lortzen duten bitartean.
Ehundura Kontrola eta Anisotropiaren Kudeaketa
Bi₂Te₃ geruzadun materiala da, eta bere propietate termoelektrikoak anisotropoak dira. Plano barruko norabideak (c ardatzarekiko perpendikularra) eramailearen mugikortasun handiagoa erakusten du plano gurutzatuaren norabideak baino. Estrusio-prozesamenduak anisotropia hori ustiatzen du c-ardatza lehentasunez estrusioaren norabidean lerrokatuz, zuntz ehundura deritzona sortuz.
Ehundura-maila F orientazio-faktorearen bidez kuantifikatzen da, 0tik (ausazko) 1era (perfektu lerrokatuta) bitartekoa dena. Estrusio-tenperaturaren eta abiaduraren kontrol zorrotzaren bidez, 0,28-0,41 arteko F balioak lortu dira p motako materialetan. N motako Bi₂Te₃rako, estrusio-norabidea hasierako planoko ehundurarekin lerrokatzeak ehundura-gradua gutxienez bikoiztu egiten duela frogatu da, giro-tenperaturako garraiatzaileen mugikortasunak 263 cm²V⁻¹s⁻¹ eta potentzia-faktoreak 47,3 μWcm⁻¹K⁻²-ra hurbiltzen direla.
Barne Egituren Konparaketa
| Konparazio elementua | Estrusiozko Bi₂Te₃-Sb₂Te₃ materialak | Zonalde tradizionalak urtzeko materialak |
|---|---|---|
| Barne Egitura | Testuradun egitura trinkoa | Egitura kristalezko norabidea |
| Prozesamendu Mekanikoa | Erresistentzia handiagoa ebaki eta mehetzean | Ebakidurarekin lotutako akatsekiko sentikorragoa |
| Txirbil meheen fabrikazioa | 0,2 mm-ko TEC osagaiak onartzen ditu | Prozesatzeko ultramehea zailagoa da |
| Materialaren koherentzia | Ehunduraren uniformetasuna kontrolatua | Kristalen hazkuntza-baldintzen araberakoa |
| Aplikazioak | Mikro TEC, etapa anitzeko TEC, doitasun hozte | TEC ohiko aplikazioak |
Zergatik propietate mekanikoek TEC modulu baten gutxieneko tamaina zehazten dute
Hozgailu termoelektrikoen diseinuan, erlazio sinple batek modulu bat zenbateraino izan daitekeen arautzen du: hanken gutxieneko altuera materialaren erresistentzia mekanikoak mugatzen du. Bere ebakidura-eremurako meheegia den hanka termoelektrikoa haustuko da soldatzean, dadoetan edo ziklo termikoan. Hau ez da kezka teorikoa - TEC miniaturizazioaren lehen botila-lepoa da.
Estrusio-prozesuak zuzenean zuzentzen du muga hori. Ale-tamaina finduz eta dentsitate handiko dislokazioak sartuz, estrusioak konpresio- eta ebakidura-indarra nabarmen handitzen du zona-urtutako materialarekin alderatuta.
N-motako eta P-motako propietate mekanikoen profilak
| Jabetza Mekanikoa | N motako materiala | P motako materiala |
|---|---|---|
| Konpresio Erresistentzia (MPa) | 54.0 | 66.0 |
| Ebakidura-indarra (MPa) | 16.0 | 21.0 |
| Gazteen modulua (GPa) | 47.0 | 42.0 |
| Poisson-en ratioa | 0.30 | 0.30 |
Balio hauek txip meheko prozesatzeko normalean behar denarekiko marjina nabarmena adierazten dute. Testuinguruari dagokionez, bero-estrusioa duten p motako Bi₂Te₃ oinarritutako konposatuen berri eman da 189-226 MPa-ko konpresio-erresistentziekin eta 126-139 MPa-ko tolestura-erresistentziarekin estrusio-baldintzen arabera. Propietate hobetu hauek 100 × 100 × 200 μm³-ko dimentsio txikiak dituzten mikropartikulak hausturarik gabe moztea bideragarria egiten dute.
Ziklo termikoen fidagarritasuna
Erresistentzia mekanikoak epe luzerako fidagarritasuna ere arautzen du ziklo termikoaren pean. TEC modulu batek funtzionatzen duenean, hanka termoelektrikoek berotze- eta hozte-ziklo errepikatuak izaten dituzte. Ale-mugek puntu ahul gisa jokatzen dute, non mikropitzadurak nukleatu eta hedatu daitezkeen. Estrusioaren bidez sortutako pikor fin eta trinko loturiko egiturak tentsio termikoak banatzen ditu zonalde urtutako materialaren ebakidurarako joera duen kristal egiturak baino modu uniformeagoan, neke ziklikoarekiko erresistentzia hobetuz.
0,2 mm-ko atalasea: txirbil ultrameheen fabrikazioa gaitu
Material termoelektrikoa 0,2 mm-ko lodierara prozesatzeko gaitasuna ez da fabrikazio bitxikeria bat soilik, hozte-gailu trinkoen belaunaldi berri baten atzean dagoen teknologia gaitzailea da. Lodiera honetan, hanka termoelektriko batek altuera-zabalera erlazioa du, elementuen geometria tipikoetarako 1:1 hurbiltzen dena, hau da, muntaian zehar egitura-karga konpresiozkoa da tolestu beharrean.
Hiru faktorek egiten dute estrusioa lodiera-erregimen horretarako gaitzeko prozesua.
Ebakiduraren sentsibilitatea murriztea

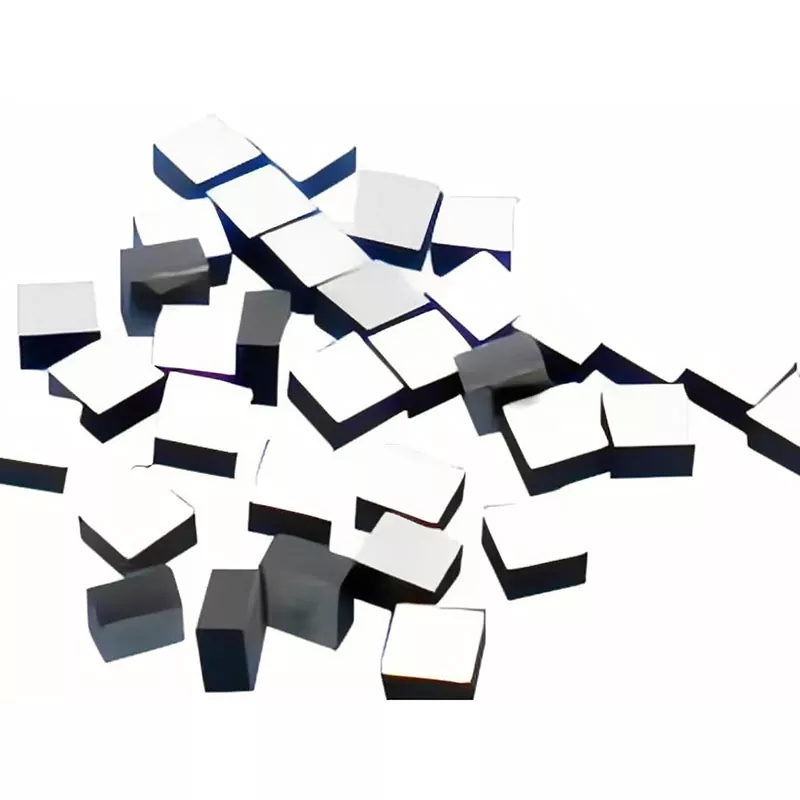

Zonan urtutako Bi₂Te₃ erraz urtzen da plano basalean zehar. Ostia bat gutxi gorabehera 0,5 mm-tik behera mehetzen denean, manipulazio-esfortzu txikiek ere elementu osoan zehar hedatzen diren zatiketa-arraildurak eragin ditzakete. Estrusio-prozesuak ebaketa-bide hau eten egiten du, pitzaduraren hedapena desbideratzen duten ale oker orientatuak eta angelu baxuko mugak sartuz. Ondorioz, haustura hondamendirik gabeko dadoen, hautsi eta jarritako muntaketaren eta soldaduraren gehiegikeria mekanikoa jasan dezakeen materiala da.
Dado koherenterako testura kontrolatua
Elementu anitzeko TEC moduluetan, hanka bakoitzak ezaugarri elektriko eta termiko ia berdinak izan behar ditu. Ehunduraren orientazioa elementu batetik bestera aldatzen bada, moduluaren hozte-errendimendua ezusteko bihurtzen da. Estrusioak ehundura uniformea duten lingoteak ekoizten ditu luzera osoan, lingote bereko posizio desberdinetatik moztutako elementuek propietate koherenteak dituztela bermatuz. Koherentzia hori bereziki garrantzitsua da etapa anitzeko TEC konfigurazioetan, non ehunka elementuk oreka termikoan funtzionatu behar duten.
Prozesatzeko ekipoen bateragarritasuna
Estrusiozko materialaren erresistentzia mekanikoak beherako ekipamenduen hautapenari ere eragiten dio. Materialak txirbiltze erresistentea duelako, fabrikatzaileek elikadura-tasa handiagoak erabil ditzakete oblean eta dadoetan zehar, prozesatzeko denbora eta kostua murriztuz. Era berean, pick-and-place sistema automatizatuek elementu meheagoak maneiatu ditzakete hausteko arrisku txikiagoarekin, errendimendu handiagoko muntaketa-lerroak ahalbidetuz.
Estrusiozko material termoelektrikoak eskatzen dituzten aplikazioak
Estrusioaren abantaila teknikoak onura ukigarriak bihurtzen dira hainbat aplikazio-domeinutan, non elementu termoelektriko meheak eta fidagarriak ezinbestekoak diren.
Komunikazio Optikoa eta Laser Diodoen Hoztea
Transceptor optikoek eta laser-diodoek tenperaturari oso sentikorrak dira. Uhin-luzeraren noraeza, irteera-potentzia murriztua eta degradazio bizkortua kontrol termiko desegokiaren ondorioz. 5G modulu optikoetan, adibidez, hozgailu termoelektrikoak laser txiparen tenperatura tolerantzia estuetan mantendu behar dute milimetrotan neurtzen diren paketeetan sartzen diren bitartean.
0,2 mm-ko txip mehe-gaitasunak zuzenean onartzen du baldintza hau. Beroan estrusioa duten Bi₂Te₃ oinarritutako material termoelektrikoak balioztatu dira modulu optikoen aplikazioetan, txip fotonikoaren tenperatura-kontrol eraginkorra erakutsiz, komunikazio, laser eta infragorri sistemetan integratzeko ahalmena duena. Materialaren konpresio-erresistentzia handiak bermatzen du hanka termoelektrikoak bizirik irauten duela transceptoresen fabrikazioan erabiltzen diren soldadura- eta muntaketa-prozesuetan, non hedapen termikoaren desegokitasunak material ahulagoak haustuko lituzke.
Etapa Anitzeko TEC Egiturak

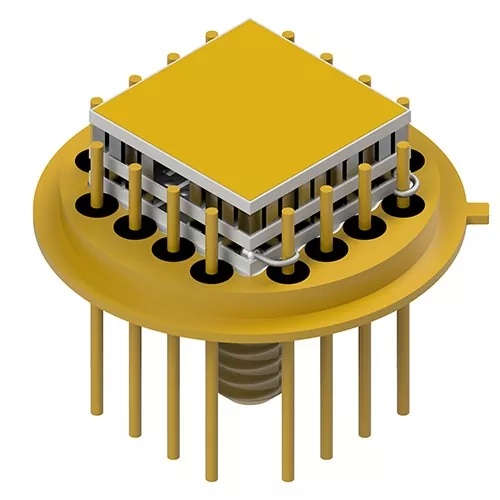

Etapa anitzeko hozgailu termoelektrikoak elementu termoelektrikoen geruza anitz pilatzen dituzte etapa bakar batek lortu ezin dituen tenperatura-diferentziak lortzeko. Etapa gehigarri bakoitzak beroa ponpatzeko ahalmena eta lor daitekeen ΔT handitzen ditu, baina erronka mekaniko berriak ere sartzen ditu. Goi-mailako faseetako elementuek meheagoak izan behar dute, eta errendimendu-koherentzia mantendu behar dute beheko faseetako elementuekin.
Estrusio-teknologia bereziki 140 K-ko tenperaturan jarduten duten egoera solidoko fase anitzeko hozkailuetarako hanka termoelektrikoak fabrikatzeko aplikatu da. Estrusiozko materialaren propietate mekanikoak, bereziki geruza anitzeko egiturak muntatzean hausturaren erresistentzia, kaskada-diseinu hauek fabrikagarriak dira.
Medikuntza eta Laborategiko Tenperatura Kontrola
Hozte termoelektrikoak oso erabiliak dira hozte-sistem medikoetan, laborategiko tresnetan eta ikerketa-ekipoetan, non tenperatura erregulazio zehatza funtsezkoa den. Aplikazioak diagnostiko-gailuetan erreaktiboen egonkortasuna mantentzetik hasi eta tresna analitikoetan laginaren tenperatura kontrolatzera doa.
Ezarpen horietan, material termoelektrikoak errendimendu termikoa eta epe luzerako fidagarritasuna eman behar ditu. Estrusiozko Bi₂Te₃-Sb₂Te₃ materialek beharrezko konbinazioa eskaintzen dute: giro-tenperaturatik gertu dagoen errendimendu termoelektrikoa zonan urtutako materialaren parekoa, eta milaka ziklo termikotan funtzionamendu egonkorra bermatzen duen iraunkortasun mekanikoarekin batera.

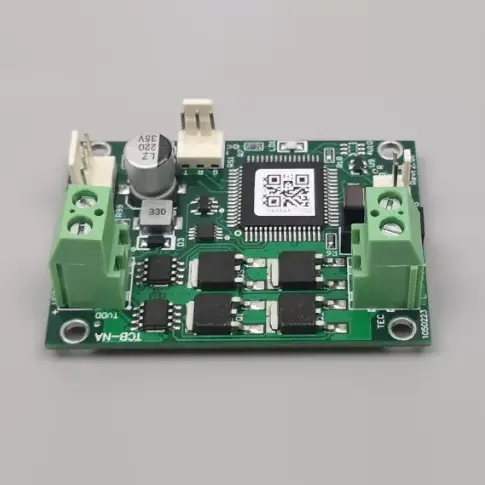

Industria eta Erdieroaleen Kudeaketa Termikoa

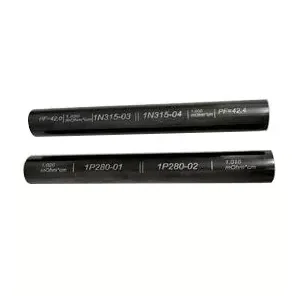

Diametro handiko estrusiozko lingoteek - 35 mm-ko diametroak eta 120 mm edo 240 mm-ko luzerak eskuragarri daude - TEC industrialaren ekoizpenerako balio dute hozte-elementu handiagoak behar diren lekuetan. Aplikazioen artean, erdieroaleen ekipoetan, hozte-sistema elektronikoetan eta industria-tenperatura kontrolatzeko gailuetan kudeaketa termikoa dago. Estrusio-prozesamenduaren eskalagarritasunari esker, fabrikatzaileek kristal bakarreko hazkuntza-metodoekin praktikoak ez liratekeen bolumenetan lingoteak ekoizteko aukera ematen du.
Lingotetik Modulura: Fabrikazio Gaitasuna eta Kalitate Kontrola
Estrusiozko material termoelektrikoak ekoizteak fabrikazio-ikuspegi integratua behar du, materiala prestatzea, estrusioa prozesatzea, elementuen fabrikazioa eta moduluen muntaketa barne hartzen dituena. Etapa bakoitza kontrolatu behar da estrusiozko materialei errendimendu abantailak ematen dizkieten mikroegiturazko ezaugarriak mantentzeko.
Materiala prestatzea eta estrusioa
Prozesua Bi₂Te₃-Sb₂Te₃ disoluzio solidoen konposizioak prestatzen hasten da, estekiometria eta dopatzaile-mailak arreta handiz kontrolatuz nahi den eramaile-mota eta kontzentrazioa lortzeko. Ondoren, prestatutako materiala sendotu eta estruiatzen da tenperatura eta tentsio-abiadura kontrolatutako baldintzetan. Estrusio-parametroek —tenperatura, abiadura eta murrizketa erlazioa— zehazten dute alearen tamaina, ehundura-intentsitatea eta akatsen dentsitatea, eta horrek guztiak propietate termoelektriko eta mekanikoetan eragiten du.
Elementuen Prozesaketa eta Muntaketa
Estrusioaren ondoren, lingotea elementu termoelektrikoetan prozesatzen da oblea, dadoak eta gainazala prestatzeko. Estrusiozko materialaren erresistentzia mekaniko hobeak 0,2 mm-ko mehetze oldarkorra eta errendimendu handiko ebakidura zehatza ahalbidetzen du. Ondoren, elementuak metalizatu, soldatu eta moduluetan muntatzen dira. Kalitatearen egiaztapenak dimentsioko ikuskapena, propietate elektrikoen neurketa eta errendimendu termikoaren probak barne hartzen ditu.
Fabrikazio Ekipamendua
Estrusiozko material eta modulu termoelektrikoen ekoizpen-lerro osoak honako hauek dira:
- Eztaina murgiltzeko labea: elementuen muturrak soldatzeko
- Bibrazio kulunka moldeko makina: elementuak zehatz kokatzeko
- Soldadura makina: Interkonexio elektrikorako
- Labea: Ontze eta tratamendu termikorako
- Dosifikatzeko makina: itsasgarriak aplikatzeko
- Zigilatzeko makina automatikoa: Moduluak kapsulatzeko
- Ebakitzeko makina: obleak eta dadoak mozteko
- Solidotze makina: soldadura-junturak eratzeko
- Reflow soldadura ekipamendua: fidagarritasun handiko soldadurarako
- Inprimatzeko makina guztiz automatikoa: metalizazio ereduetarako
Maiz egiten diren galderak
Zein da estrusioaren abantaila nagusia material termoelektrikoetarako zonaldearen urtzearekiko?
Estrusioak ehundura-egitura trinko eta fin bat sortzen du, zonan urtutako kristal bakarreko erresistentzia mekanikoa ematen duena. Indar abantaila honek dimentsio meheagoetan prozesatzea ahalbidetzen du - 0,2 mm-ra arte - hausturarik gabe ebakitzean, mehetzean edo muntatzean, errendimendu termoelektrikoa lehiakorra mantenduz zonaldean urtutako materialarekin.
Estrusiotako material termoelektrikoek kristal bakarren errendimendu termoelektrikoarekin bat al dezakete?
Bai. Ehunduraren orientazio kontrolatuaren eta alearen fintasunaren bidez, estrusiozko Bi₂Te₃-n oinarritutako materialek eramaileen mugikortasuna eta potentzia-faktoreak lortzen dituzte zonaldean urtutako laginen parekoak. Egitura finak fonoi sakabanaketa gehigarria ere sartzen du, sarearen eroankortasun termikoa murriztu dezakeena, merituaren zifra orokorra hobetuz.
Zer txirbil-lodiera ekoitzi daitezke modu fidagarrian estrusiodun lingoteetatik?
Estrusiozko Bi₂Te₃-Sb₂Te₃ materialek txip termoelektrikoak fabrikatzen dituzte 0,2 mm-ko lodieraraino. Gaitasun hori materialaren konpresio-erresistentzia (54-66 MPa) eta zizaila-ersistentzia (16-21 MPa) ahalbidetzen dute, egitura osotasun nahikoa ematen baitute ultramehe prozesatzeko eta muntaketa automatizaturako.
Estrusiozko materialak egokiak al dira etapa anitzeko TEC konfigurazioetarako?
Erabat. Etapa anitzeko TECek errendimendu koherentea eskatzen dute elementu askotan eta iraunkortasun mekanikoa pilatzean. Estrusiozko materialen ehundura uniformeak eta erresistentzia mekaniko handiak aplikazio hauetarako egokiak dira, eta estrusio-teknologia berariaz aplikatu da ~ 140 K-ko tenperaturan jarduten duten etapa anitzeko hozkailuetarako hankak fabrikatzeko.
Zer lingote dimentsio daude estrusiozko material termoelektrikoetarako?
Estrusiozko lingoteen neurri estandarrak 120 mm eta 240 mm-ko luzerak barne hartzen ditu, 25 mm, 30 mm eta 35 mm-ko diametroekin. Dimentsio hauek mikro-TEC elementuen ekoizpena eta hozte industrialaren osagai handiagoak onartzen dituzte.
Estrusiozko material termoelektrikoek zure TEC fabrikazio-errendimendua nola hobetu dezaketen eta gailu arkitektura meheagoak ahalbidetzen dituzten aztertzeko prest?
