Analizatzaile mediko trinko bat diseinatzen duen ingeniari batek lagin-ganbera bat 15 °C-tan eduki behar du 35 °C-ko giro-ingurunean. Itxitura txikia da, potentzia-aurrekontua mugatua da eta hozte-sistema baterako eskuragarri dagoen espazioa gutxienekoa da. Ingeniariak badaki hozgailu termoelektrikoa edo TEC aplikazio honetarako teknologia egokia dela. Baina zein TEC? Erantzuna askotan kasualitatez estimatzen den zenbaki baten araberakoa da: behar den hozte-karga. Hozte-karga gutxiesten bada, TECk ez du ezarriko puntuari eutsiko. Gehiegi baloratzen bada, TEC neurrigabea, eraginkorra eta garestia izango da. Hozte-karga behar bezala kalkulatzea aplikazioaren eskakizunak betetzen dituen hozte termoelektriko bat aukeratzeko lehen urratsa da alferrikako kostu edo konplexutasunik gabe.
Gida hau zehaztu behar duten kontratazio ingeniari, diseinu ingeniari eta erosleentzat idatzita dagohozkailu termoelektrikoakhozteko aplikazioetarako. Hozte-kargaren osagaiak, osagai bakoitza kalkulatzeko metodoak, erresistentzia termikoaren funtzioa itxituran, TECren errendimendu-koefizientearen (COP) eragina eta hornitzaile bat ebaluatzeko irizpideak azalduko ditugu. Fuzhou X-Meritan Technology Co., Ltd-n gure fabrikako produktuaren parametro zehatzak ere emango ditugu. Gailu mediko bat, laser-diodo bat, bateria-pakete bat edo itxitura trinko bat hozten ari zaren ala ez, gida honek hozte-karga zehaztasunez kalkulatzen lagunduko dizu eta zure aplikaziorako hozte termoelektriko egokia hautatzen lagunduko dizu.
Hozte-karga itxituratik edo hozten den objektutik nahi den tenperatura mantentzeko kendu behar den bero-kantitate osoa da. Bero-karga aktiboaren, bero-karga pasiboaren eta bero-iturri osagarrien batura da, hala nola eguzki-erradiazioa edo kondentsazioa. Hozte-karga wattetan adierazten da. Hozte termoelektriko baterako, hozte-karga beharrezkoa den bero-ponpatzeko ahalmena (Qc) da, funtzionamendu-baldintza zehatzetan. TEC hautatu behar da bere Qc benetako giro-tenperaturan eta konfigurazioan hozte-karga baino handiagoa izan dadin, segurtasun-marjina egoki batekin. TEC-ren Qc hozte-karga baino txikiagoa bada, itxitura ez da ezarriko puntura iritsiko. TEC-ren Qc hozte-karga baino askoz handiagoa bada, TEC neurrigabea izango da eta eraginkortasun txikiagoan funtzionatuko du.
Hozte-kargaren kalkulua TEC hautaketaren oinarria da beharrezkoa den Qc zehazten duelako, eta horrek TEC-ren tamaina, energia-kontsumoa eta kostua zehazten dituelako. Gailu mediko txiki batek 10 W-ko hozte-karga izan dezake, eta TEC trinkoa behar du. Baterien kudeaketa termikoaren sistema batek 200 W-ko hozte-karga izan dezake, eta TEC handiagoa edo TEC sorta bat behar du. Beheko taulak hozte-kargaren hiru osagai nagusiak eta haien iturri tipikoak laburbiltzen ditu.
| Osagaia | Iturria | Magnitude tipikoa |
| Bero-karga aktiboa | Osagai elektronikoak, sentsoreak, motorrak, laserrak | 1 W eta 200 W artean |
| Bero-karga pasiboa | Itxitura-hormen bidezko eroapena, konbekzioa, erradiazioa | 5 W eta 50 W artean |
| Bero-iturri osagarriak | Eguzki-erradiazioa, kondentsazioa, kanpoko bero-iturriak | Aldakorra |
| Hozte-karga osoa | Osagai guztien batura | TEC Qc eskakizuna zehazten du |
AtFuzhou X-Meritan Technology Co., Ltd., gure fabrikak hozte termoelektrikoak diseinatzen eta fabrikatzen ditu hozte-aplikazio askotarako. Gure bezeroekin lan egiten dugu hozte-kargaren kalkulua zehatza dela egiaztatzeko TEC hautatu aurretik. Gure ingeniaritza taldeak kalkuluan lagun dezake eta aplikazio bakoitzerako segurtasun-marjina egokiari buruzko orientazioa eman dezake.
Bero-karga aktiboa elektrizitatez elikatzen diren itxitura barruko osagaiek sortzen duten beroa da. Osagai horiek zirkuitu elektronikoak, sentsoreak, motorrak, laserrak, LED argiak eta energia elektrikoa bero bihurtzen duen beste edozein gailu izan daitezke. Bero-karga aktiboa itxitura barruan funtzionatzen ari diren osagai guztien potentzia-kontsumoa batuz kalkulatzen da. % 100 eraginkorra ez den osagai baterako, sortutako beroa potentzia-sarreraren berdina da lan-irteera erabilgarria kenduta. Sistema elektroniko gehienetan, ia potentzia elektriko guztia bero bihurtzen da, beraz, bero-karga aktiboa potentzia-kontsumo osoaren berdina da gutxi gorabehera. Beheko taulak bero-karga aktiboa kalkulatzeko lan-orri bat eskaintzen du.
| Osagaia | Energia-kontsumoa (W) | Beroaren xahupena (W) | Oharrak |
| Kontrol Batzordea | 5 W | 5 W | Potentzia guztia bero gisa xahutzen da |
| Sentsore-modulua | 2 W | 2 W | Etengabeko funtzionamendua |
| Laser Diodoa | 3 W | 2,5 W | 0,5 W argi gisa igorritakoa |
| Bistaratzea | 1 W | 0,8 W | 0,2 W argi gisa igorritakoa |
| Bero-karga aktibo osoa | 11 W | 10,3 W | TEC aukeraketarako erabiltzen da |
Gure lantegian, hozte termoelektrikoak eskaintzen ditugu bero-karga aktibo desberdinetara egokitzeko hozte ahalmen sorta batekin. Gure ingeniaritza taldeak osagaien zerrenda berrikusi eta bero-karga aktiboaren kalkulua egiaztatu dezake. Era berean, gure bezeroei osagaien lan-zikloa kontuan hartzea gomendatzen diegu, tarteka funtzionatzeak batez besteko bero-karga murrizten baitu.
Bero-karga pasiboa hormetatik, estalkitik eta edozein baoetatik kanpo ingurunetik itxiturara sartzen den beroa da. Giro-ingurunearen eta itxituraren barnearen arteko tenperatura-diferentziak eragiten du. Bero-karga pasiboa Q = U × A × ΔT formula erabiliz kalkulatzen da, non U itxituraren bero-transferentzia-koefiziente orokorra den, A itxituraren azalera den eta ΔT giroaren eta barrukoaren arteko tenperatura-aldea den. Bero transferentzia-koefiziente orokorra hormaren materialaren, isolamenduaren eta hormaren bi aldeetako konbekzio-baldintzen araberakoa da. Ondo isolatuta dagoen itxitura baterako, U 0,5 W/m²K bezain baxua izan daiteke. Isolatu gabeko itxitura baterako, U 5 W/m²K-koa izan daiteke. Beheko taulak bero-karga pasiboa kalkulatzeko lan-orri bat eskaintzen du.
| Parametroa | Ikurra | Balioa | Unitatea |
| Bero-transferentzia-koefiziente orokorra | U | 2.0 | W/m²K |
| Azalera | A | 0.5 | m² |
| Tenperatura-aldea | ΔT | 20 (35 °C giroa, 15 °C barrualdea) | K |
| Bero-karga pasiboa | Q | 20 | W |
X-Meritan-en, gure bezeroei laguntzen diegu bero-karga pasiboa kalkulatzen, gure itxiturako materialen eta isolamendu-aukeretarako erresistentzia termikoaren balioak emanez. Bero-karga pasiboa murrizteko estaldura islatzaileak eta haustura termikoak erabiltzea ere gomendatzen dugu. Gure helburua hozte-karga osoa zehaztasunez kalkulatzen dela ziurtatzea da, hautatutako hozgailu termoelektrikoa ez txikia ez gehiegizkoa izan dadin.
Hozte-kargaren kalkulua ez da osatu TEC eta hozten ari den objektuaren arteko interfazeen erresistentzia termikoa kontuan hartu arte. TECk ez du objektua zuzenean hozten; hotzaren alde bero-hustugailua hozten du, eta gero objektua hozten du eroapen, konbekzio edo erradiazio bidez. Interfaze bakoitzak hozte ahalmen eraginkorra murrizten duen erresistentzia termiko bat sartzen du. Interfaze-galera ohikoenak dira TEC eta bero-hoskidearen arteko interfaze termikoaren materialaren (TIM) erresistentzia termikoa, bero-hoskidearen beraren erresistentzia termikoa eta hotzaren aldeko bero-hustugailutik objekturako bide termikoaren erresistentzia termikoa. Beheko taulak interfaze arrunteko materialen erresistentzia termikoaren balio tipikoak laburbiltzen ditu.
| Interfazea | Erresistentzia termiko tipikoa | Oharrak |
| Koipe termikoa (TEC dissipaziora) | 0,1 - 0,5 °C/W | Lodieraren eta ukipen-presioaren araberakoa da |
| Kutxa termikoa (TEC dissipaziora) | 0,5 - 2,0 °C/W | Aplikatzeko errazagoa baina erresistentzia handiagoa |
| Bero-konbekzioa (konbekzio naturala) | 1,0 - 5,0 °C/W | Tamainaren eta aleen diseinuaren araberakoa da |
| Bero-hondogailua (Aire behartua) | 0,2 - 1,0 °C/W | Haizagailua behar du, baina erresistentzia txikiagoa |
| Objekturako Bide Termikoa | 0,5 - 3,0 °C/W | Materialaren eta geometriaren araberakoa da |
Gure lantegian, hozkailu termoelektrikoak eskaintzen ditugu kontaktu termikorako optimizatuta dauden gainazaleko akaberekin. Interfaze termikoko materialak eta bero-hustugailuaren diseinurako laguntza ere eskaintzen ditugu gure bezeroei interfaze-galerak minimizatzeko. Gure helburua da TECren hozte-ahalmena eraginkortasunez transferitzen dela hozten ari den objektuari, sistemak bere errendimendu termikoaren baldintzak bete ditzan.
Errendimendu koefizientea (COP) hozte ahalmenaren (Qc) potentzia elektrikoaren sarreraren (Pin) arteko erlazioa da. COP handiagoak esan nahi du TEC eraginkorragoa dela, potentzia elektriko gutxiago kontsumitzen duela hozte ahalmen berdinerako. Hozgailu termoelektriko baten COP alde beroaren eta hotzaren arteko tenperatura-diferentziaren, TEC materialaren eta funtzionamendu-korrontearen araberakoa da. Tenperatura-aldea handitzen den heinean, COP-a gutxitzen da. Horrek esan nahi du tenperatura-diferentzia handi baterako aukeratzen den TEC batek potentzia gehiago beharko duela eta bero gehiago sortuko duela, bero-alboko bero-hustugailuak xahutu behar duela. Beheko taulak tenperatura-desberdintasun desberdinetan hozkailu termoelektriko baten COP balio tipikoak erakusten ditu.
| Tenperatura-aldea (ΔT) | COP tipikoa | TEC Hautapenerako inplikazioa |
| 10 K | 1,5 - 2,0 | Eraginkortasun handia, energia kontsumo txikia |
| 20 K | 0,8 - 1,2 | Eraginkortasun ertaina |
| 30 K | 0,5 - 0,8 | Eraginkortasun txikiagoa, energia kontsumo handiagoa |
| 40 K | 0,3 - 0,5 | Eraginkortasun baxua, bero errefusa nabarmena |
| 50 K | 0,2 - 0,3 | Eraginkortasun oso baxua, etapa anitzeko TEC eska dezake |
X-Meritan-en, gure hozkailu termoelektrikoetarako COP kurbak ematen ditugu, gure bezeroek beren tenperatura-diferentziarako eraginkortasun optimoan funtzionatzen duten TEC hauta dezaten. Tenperatura-alde handia behar duten aplikazioetarako etapa anitzeko TECak erabiltzea ere aholkatzen dugu. Gure helburua gure bezeroei behar den hozte-errendimendua lortzen laguntzea da, ahalik eta energia-kontsumo txikienarekin.
Hozkailu termoelektrikoen hornitzaile bat ebaluatzeko, fabrikazio-gaitasuna, errendimendu-datuak, kalitate-kontrola eta laguntza teknikoa behar dira. Hornitzaileak TECak eskatutako zehaztapenekin fabrikatzeko gaitasuna izan behar du, neurri egokiak, bikote kopuru zuzena eta errendimendu termiko zuzena barne. Errendimendu-datu osoak eman behar dituzte, Qc, COP, korronte maximoa eta tentsio maximoa tenperatura desberdintasun desberdinetan barne. Unitate batetik bestera errendimendu koherentea bermatzen duen kalitatea kontrolatzeko sistema izan behar dute. Eta laguntza teknikoa eman behar dute bezeroei hozte-karga kalkulatzen eta TEC aukeratzen laguntzeko. Beheko taulak ebaluazio-irizpide hauek laburbiltzen ditu.
| Ebaluazio-irizpidea | Zer bilatu | Zergatik Garrantzitsua |
| Fabrikazio-gaitasuna | Doitasun-muntaia, saiakuntza-ekipoak | Produktuaren kalitatea eta koherentzia bermatzen ditu |
| Errendimendu-datuak | Qc, COP, Imax, Vmax ΔT desberdinetan | Hautaketa zehatza ahalbidetzen du |
| Kalitate Kontrola | ISO 9001, %100eko probak | Errendimendu koherentea bermatzen du |
| Laguntza Teknikoa | Hozte-kargaren kalkulua, TEC aukeraketa | Produktu egokia aukeratzen laguntzen du |
| Fidagarritasuna | MTBF datuak, bizitza osorako probak | Epe luzerako errendimendua bermatzen du |
Gure lantegian, hamarkada bat baino gehiago daramagu hozkailu termoelektrikoak ekoizten. Doitasunezko muntaketa eta probarako ekipoak erabiltzen ditugu TEC bakoitzak bere zehaztapenak betetzen dituela ziurtatzeko. Errendimendu-datu osoak eskaintzen ditugu, Qc, COP eta gehienezko balorazioak barne. ISO 9001 ziurtagiria dugu eta unitate guztietan %100eko probak egiten ditugu. Gure talde teknikoa eskuragarri dago hozte-kargaren kalkuluan eta TEC hautatzean laguntzeko. Irizpide hauen arabera ebaluatzera eta hozkailu termoelektrikoetarako zure bazkidetzat hartzera gonbidatzen zaitugu.

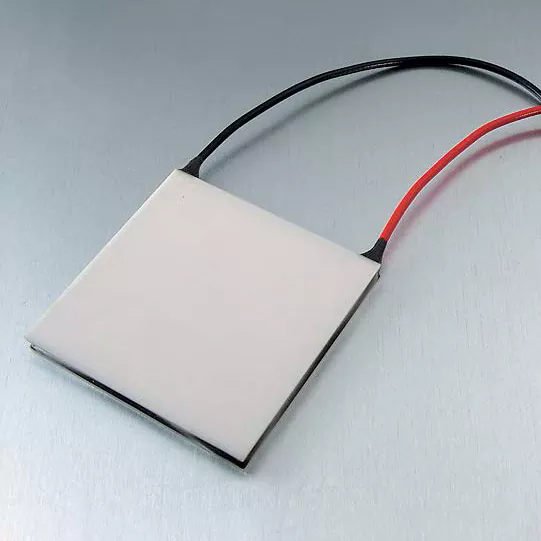

Hurrengo taulak gure hozkailu termoelektrikoen produktuen parametro nagusiak eskaintzen ditu. TEC hauek hozte-aplikazio askotarako egokiak dira, gailu medikoak, laser-diodoak, bateria-paketeak eta itxitura trinkoak barne. Gure fabrikak TEC pertsonalizatuak ere ekoitzi ditzake baldintza zehatzak betetzeko.
| Parametroa | Zehaztapen-barrutia | Oharrak |
| Hozte-ahalmena (Qc) | 5 W - 200 W | Zehaztutako ΔT eta korrontean |
| Korronte maximoa (Imax) | 2 A - 15 A | Ereduaren araberakoa |
| Tentsio maximoa (Vmax) | 5 V - 24 V | Ereduaren araberakoa |
| Tenperatura-diferentzia maximoa (ΔTmax) | 65 K - 75 K | Imax-en, hutsean |
| COP sorta | 0,2 - 2,0 | ΔTren araberakoa da |
| Neurriak | 15 x 15 mm-tik 62 x 62 mm-ra | Tamaina pertsonalizatuak eskuragarri |
| Bikote kopurua | 31 - 241 | Hozte ahalmena zehazten du |
| Funtzionamendu-tenperatura | -40°C eta +80°C artean | Soldaduraren eta zigiluen araberakoa da |
| MOQ | 10 pieza | Eskaera handietarako negoziagarria |
| Lead Time | 2-4 aste | Kantitatearen eta pertsonalizazioaren araberakoa da |
Gure lantegian, gure hozkailu termoelektrikoak fabrikatzen ditugu zehaztapen hauek eta gehiago betetzeko. Hozte-ahalmena, dimentsioak eta funtzionamendu-tenperatura pertsonaliza ditzakegu zure eskakizun zehatzetara egokitzeko. Gure kalitatea kontrolatzeko sistemak lehengaien ikuskapena, prozesuan egindako ikuskapena eta %100eko azken probak bidalketa baino lehen barne hartzen ditu. Gure helburua gure bezeroei kalitate handiko hozkailu termoelektrikoez hornitzea da, beren errendimendu termikoko baldintzak betetzen dituztenak.
1. galdera: Zein da bero-karga aktiboaren eta pasiboaren arteko aldea?
Erantzuna: Bero-karga aktiboa itxituraren barruko osagai elektrikoek sortzen duten beroa da, hala nola kontrolagailuak, sentsoreak eta laserrak. Bero-karga pasiboa hormetatik, estalkitik eta baoetatik kanpoko ingurunetik itxiturara sartzen den beroa da. Biak sartu behar dira hozte-kargaren kalkuluan. Itxitura elektroniko trinko gehienentzat, bero-karga aktiboa da osagai nagusia. Isolamendu eskasa duten itxitura handietarako, bero-karga pasiboa nabarmena izan daiteke.
2. galdera: Zenbat segurtasun-marjina gehitu behar diot hozte-kargaren kalkuluari?
Erantzuna: %20 eta %30 arteko segurtasun-marjina gomendatzen da normalean. Marjina horrek osagaien potentzia-kontsumoan, interfazeen erresistentzia termikoaren eta TECaren zahartzearen inguruko zalantzak hartzen ditu. Aplikazio kritikoetarako, hala nola gailu medikoak edo laser sistemetarako, % 50eko marjina handiagoa egokia izan daiteke. Fuzhou X-Meritan Technology Co., Ltd.-n, zure aplikazio zehatzerako segurtasun-marjina egokia zehazten lagunduko dizugu.
3. galdera: Zergatik gutxitzen da COP tenperatura-aldea handitzen den heinean?
Erantzuna: COP txikiagotu egiten da tenperatura-diferentzia handitzen den heinean, TECak gehiago lan egin behar duelako beroa ponpatzeko tenperatura-gradiente handiago baten aurka. Potentzia elektrikoaren sarrera handitu egiten da eta hozte-ahalmena txikiagotzen da, beraz, hozte-potentzia-erlazioa gutxitzen da. Horregatik, TEC funtzionamendu-tenperatura-diferentziarako hautatu behar da, ez ΔT balorazio maximorako. Gure fabrikak tenperatura-desberdintasun desberdinetan eraginkortasuna erakusten duten COP kurbak eskaintzen ditu.
4. galdera: Erabili al dezaket etapa bakarreko TEC bat tenperatura-diferentzia handi baterako?
Erantzuna: etapa bakarreko TEC batek 65-75 K inguruko tenperatura-diferentzia maximoa lor dezake. Tenperatura-desberdintasun handiagoak izateko, etapa anitzeko TEC bat behar da. Etapa anitzeko TECek bi etapa edo gehiago pilatzen dituzte tenperatura-diferentzia total handiagoa lortzeko, baina etapa bakarreko TECak baino eraginkorragoak eta garestiagoak dira. Zure aplikazioak 70 K baino tenperatura-diferentzia handiagoa behar badu, kontsultatu gure ingeniaritza taldearekin irtenbide onena zehazteko.
5. galdera: Nola kalkulatzen dut nire berogailuaren erresistentzia termikoa?
Erantzuna: Bero-husketa baten erresistentzia termikoa bere geometriaren, materialaren eta aire-fluxuaren baldintzen araberakoa da. Bero-hustugailuaren fabrikatzaileak normalean °C/W-tan zehazten du. Konbekzio naturalerako, erresistentzia termikoa aire behartua baino handiagoa da. Gutxi gorabeherako estimazio baterako, 0,1 m²-ko azalera duen konbekziozko bero-hustugailu natural batek 3-5 °C/W inguruko erresistentzia termikoa izan dezake. Emaitza zehatzak lortzeko, erabili fabrikatzailearen datuak edo egin proba termiko bat. Gure lantegian, TEC-ren baldintza termikoekin bat datorren bero-husketa bat hautatzen lagunduko dizugu.
Beharrezko hozte-karga kalkulatzea hozte termoelektriko bat hautatzeko lehen urratsa eta garrantzitsuena da. Hozte-karga bero-karga aktiboaren, bero-karga pasiboaren eta bero-iturri osagarrien batura da. Kontu handiz kalkulatu behar da, interfazeen erresistentzia termikoa eta errendimendu-koefizientearen eragina barne. Artikulu honetan deskribatutako kalkulu-metodoei jarraituz, ingeniariek aplikazioaren eskakizun termikoak betetzen dituen TEC bat hauta dezakete alferrikako kostu edo konplexutasunik gabe. Fuzhou X-Meritan Technology Co., Ltd.-n, gure fabrikak zure hozte termoelektrikoaren eskakizunak onartzen dituzten esperientzia eta produktuak ditu. Errendimendu-datu osoak, laguntza teknikoa eta diseinu pertsonalizatuak eskaintzen ditugu soluzio termiko onena lortzen laguntzeko.
Analizatzaile mediko bat, laser diodo bat, bateria pakete bat edo itxitura trinko bat hozten ari zaren ala ez, gurekin harremanetan jartzera gonbidatzen zaitugu zure eskakizunak eztabaidatzeko. Laginak, datu teknikoak eta aplikazioen laguntza eman ditzakegu. Kalitatearen eta bezeroen gogobetetzearen aldeko gure konpromisoak mundu osoko kudeaketa termikoko soluzioetarako bazkide fidagarri bihurtu gaitu.
Jarri harremanetan Fuzhou X-Meritan Technology Co., Ltd.-rekin gaurzure hozgailu termoelektrikoaren eskakizunak eztabaidatzeko eta gure produktuek zure hozte-karga-beharrak nola bete ditzaketen ezagutzeko.
