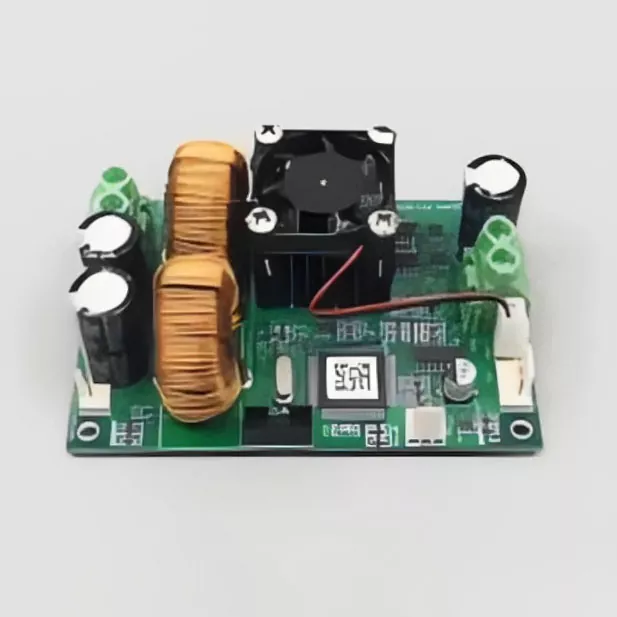

PID Tenperatura Kontrolatzailea

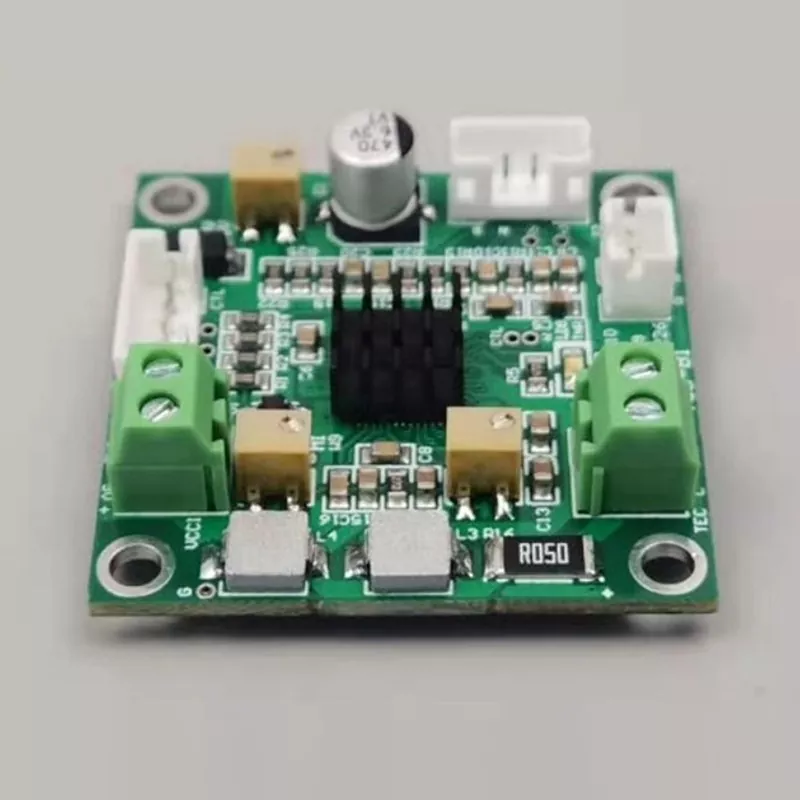

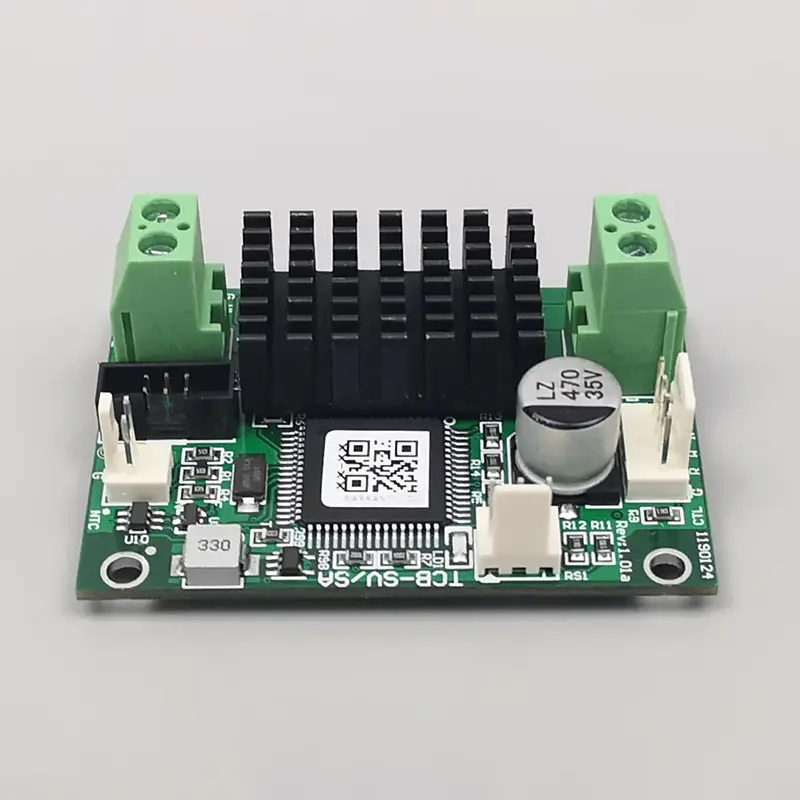

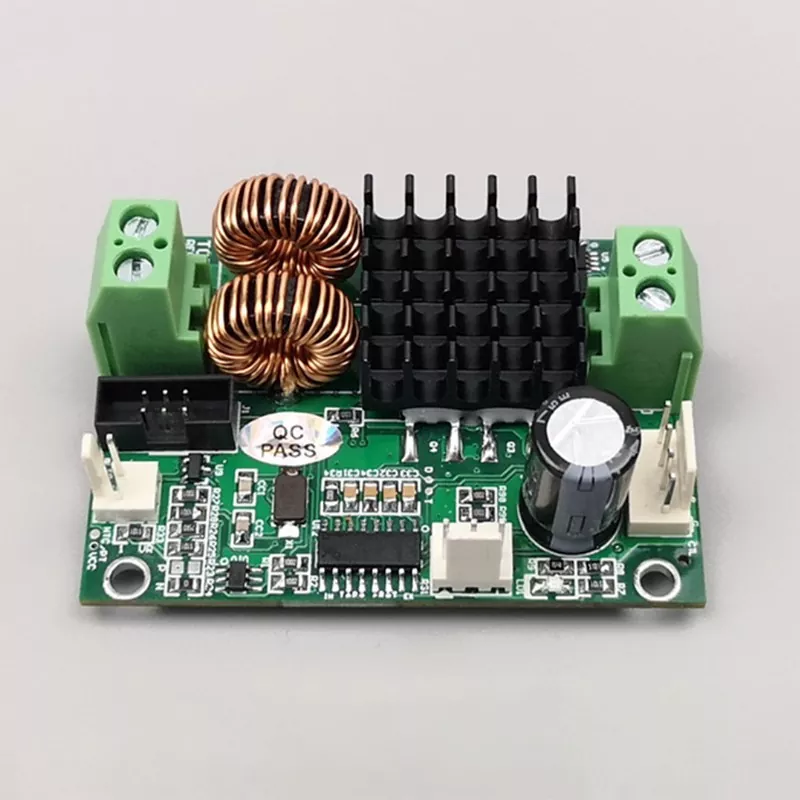

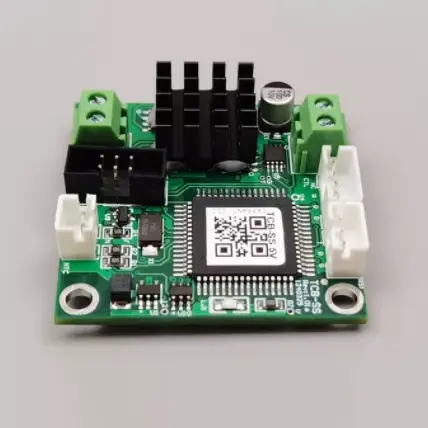

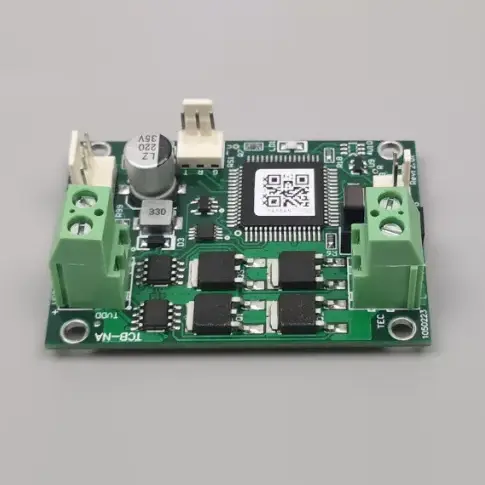

X-Meritanek industriako berokuntza eta hozte sistemetan erabiltzen diren PID tenperatura kontrolatzaileak fabrikatzen ditu. Gailu hauek sentsore batetik tenperatura-seinalea irakurtzen dute, konparazio-puntu batekin konparatzen dute eta irteera doitzen dute prozesuaren tenperatura egonkor mantentzeko. Aplikazio arruntak plastikozko estrusioa, ontziratzeko makineria, laborategiko labeak eta elikagaiak prozesatzeko lerroak dira.

Kontrolagailua ez da berogailu autonomo bat. Errele, egoera solidoko errele (SSR) edo irteera analogikoa gidatzen duen kontrol-seinalea eskaintzen du. Benetako beroketa edo hoztea kanpoko elementuek egiten dute, hala nola kartutxo-berogailuak, banda-berogailuak edo hozte-balbulak.

Nola funtzionatzen duen PID Kontrola

PID Proportzionala, Integrala eta Deribatua esan nahi du. Kontrolagailuak etengabe neurtzen du puntuaren eta benetako tenperaturaren arteko aldea. Desberdintasun horri errorea deitzen zaio.

Termino proportzionalak korronte-errorearen irteera proportzionala sortzen du. Termino integralak iraganeko akatsak pilatzen ditu eta egoera egonkorreko desplazamendua zuzentzen du. Termino deribatuak aldaketa-tasari erantzuten dio eta gainditzea murrizten laguntzen du.

Praktikan, erabiltzaileak edo kontrolagailuaren sintonizazio automatikoaren funtzioak hiru parametro ezartzen ditu: banda proportzionala, denbora integrala eta denbora deribatua. Sintonizazio zuzena ezinbestekoa da. Gaizki sintonizatuta dagoen PID begizta batek oszilatuko du edo poliki erantzungo du. ON-OFF kontrola sinpleagoa da eta prozesuak tenperatura aldaketak jasaten dituen lekuetan erabiltzen da.

Parametro Teknikoak

Zehaztapen guztiak azken proban egiaztatzen dira. Unitate bakoitzarekin kalibrazio-ziurtagiri bat eman daiteke.

Sarrera eta irteera aukerak

Kontrolagailuak tenperatura sentsorearekin eta karga aldatzeko gailuarekin bat etorri behar du. Beheko taulan ohiko konbinazioak laburbiltzen dira.

Sarrera-motaren eta sentsorearen arteko desadostasunak irakurketa okerrak eragiten ditu. Irteeraren eta karga aldatzeko gailuaren arteko desegokitzeak kontrol hutsa edo osagaien kalteak eragiten ditu.

PID vs ON-OFF Kontrola

ON-OFF kontrolak irteera guztiz pizten du tenperatura ezarri-puntutik behera jaisten denean eta guztiz itzaltzen da konfiguraziotik gora igotzen denean gehi histeresi-banda bat. Metodo hau sinplea da eta tenperatura-aldaketak onargarriak diren masa termiko handia duten sistemetarako balio du.

PID kontrolak irteera modulatzen du etengabe edo leherketa azkar batean. Tenperatura ezarri-puntutik hurbil mantentzen du oszilazio minimoarekin. PID beharrezkoa da tenperatura-tolerantzia estua behar duten prozesuetarako, hala nola laborategiko inkubagailuak, injekzio-moldaketa-toberak eta laser-diodoaren tenperatura kontrolatzeko.

X-Meritan kontrolagailuen auto-tune funtzioak hasierako PID parametroak kalkulatzen ditu, asaldura kontrolatua sartuz eta prozesuaren erantzuna neurtuz. Automatikoki sintonizatu ondoren, eskuzko doikuntza zehatza behar izaten da errendimendu optimorako.

Instalazioa eta kableatuaren gogoetak

Kableatu okerra da eremuko hutsegiteen kausa ohikoena. Instalazioan zehar puntu hauek egiaztatu behar dira:

Termoparearen sarrera: erabili termopare luzapen-kable egokia. Ez erabili kobrezko haririk. Polaritateak bat egin behar du. Kontrolagailuan integratutako lotune hotzeko konpentsazioak terminal-blokea tenperatura jakin batean dagoela suposatzen du. Saihestu kontrolagailua terminaleko tenperaturaren desbideratzea eragiten duten aire bero-iturrietatik gertu jartzea.

RTD sarrera: erabili hiru hari edo lau hari konexioa berunaren erresistentzia bertan behera uzteko. Bi hariko konexioak neurketa-errorea eragiten du, batez ere kable luzeekin.

SSR irteera: kontrolagailuaren SSR irteera tentsio baxuko DC pultsu bat da. Kanpoko SSR baten kontrol-sarrerara konektatu behar da. Ez konektatu zuzenean elementu berogailu batera.

Errele-irteera: erabil ezazu karga induktiboetan zirkuitu amorratzaile bat errele-kontaktuak babesteko. Errelearen iraupena korronte jakin batean eragiketa kopuru zehatz baterako baloratzen da. Korronte handian maiz aldatzeak bizitza laburtzen du.

Elikatze-hornidura: tentsio-sarrera zabalak sare industrial gehienak onartzen ditu. Baina inguruko motor edo kontaktoreen tentsio-punteek kontrolagailua kalte dezakete. Erabili tentsio-babeslea edo linea-iragazkia linea elektrikoa zaratatsua bada.

Lurrera: Konektatu lurreko terminala lurre egoki batera. Horrek zarata elektrikoa murrizten du eta segurtasuna hobetzen du.

Hautaketa Gida

PID tenperatura kontroladore bat hautatzeko, erantzun galdera hauei:

1. Zein sentsore mota erabiliko da?

Termopareek tenperatura-tarte zabala hartzen dute eta azkar erantzuten dute. RTDak zehatzagoak eta egonkorragoak dira tenperatura baxuagoetan, baina motelagoak. Sarrera analogikoak tenperatura seinalea transmisore batetik datorrenean erabiltzen dira.

2. Zein da beharrezkoa den tenperatura-tartea?

Kontrolagailu-barrutiak espero den funtzionamendu-eremua estali behar du. Behar baino gama zabalagoa duen kontrolagailu bat erabiltzeak bereizmena murrizten du. Esate baterako, 0-1370 °C bitarteko K termopare kontrolagailu batek 1 °C-ko bereizmena erakusten du. 0-400 °C bitartekoa duen kontrolagailu batek 0,1 °C-ko bereizmena erakutsi dezake.

3. Zer da karga aldatzeko gailua?

SSR bat erabiltzen baduzu, hautatu SSR unitatearen irteera. Kontaktore mekaniko bat erabiltzen baduzu, errele irteera egokia da. Azken kontrol-elementua balbula proportzionala edo SCR potentzia kontrolatzailea bada, erabili irteera analogikoa.

4. Zein zehaztasun behar da?

Pantailaren zehaztasunaren zehaztapena ±% 0,5 FS edo ± 1 zifra da. 0-400 °C tarterako, hau da, ±2 °C. Prozesuak ±0,5 °C kontrola behar badu, kontrolatzaileak bakarrik ezin du lortu. Sentsoreen zehaztasunak, bero-galerak eta sistemaren doikuntzak ere laguntzen dute azken kontroleko zehaztasunari.

5. Komunikazioa edo alarma beharrezkoa al da?

Alarma-irteerak erabilgarriak dira tenperatura gehiegi babesteko. RS485 Modbus-ek kontrolagailua PLC edo ordenagailu batetik kontrolatu eta doitzeko aukera ematen du. Aukera hauek kostua gehitzen dute, beraz, hautatu aplikazioak eskatzen duena soilik.

Aplikazio tipikoak

Plastikozko eta Enbalatzeko Makineria

PID kontrolagailuek estrusio-upelen tenperatura erregulatzen dute. Tenperatura koherenteak materialaren degradazioa saihesten du eta zigiluen kalitatea bermatzen du.

Laborategiko ekipamendua

Mufla-labeak, lehortzeko labeak eta tenperatura konstanteko bainuak PID kontrolagailuetan oinarritzen dira baldintza errepikagarrietarako. Sistema hauen erantzun termiko motelak termino integrala kontu handiz doitzea eskatzen du.

Elikagaien tratamendua

Labe komertzialek, frijigailuek eta pasteurizatzaileek PID kontrolagailuak erabiltzen dituzte elikagaien segurtasun eta kalitate estandarrak betetzeko. Kontrolagailuak sarritan PT100 sentsore batekin funtzionatzen du tenperatura baxuko neurketa zehatzak egiteko.

Erdieroale eta Elektronika Fabrikazioa

Soldatzeko estazioek, errefluxu-labeek eta ontze-labeek tenperatura-profil estuak behar dituzte. PID kontrolagailuak SSR irteerekin funtzionatzen du aldaketa azkar eta kontrol finetarako.

Maiz egiten diren galderak

G: Zein da PID eta ON-OFF kontrolaren arteko aldea praktikan?

A: ON-OFF kontrolak irteera guztiz aktibatu eta guztiz desaktibatzen du. Tenperaturak ezarpen-puntuaren inguruan aldatzen du. PID kontrolak etengabe doitzen du irteera tenperatura ia konstante mantentzeko. Erabili PID prozesuak desbideratze txiki bat bakarrik onartzen duenean.

G: Zer da sintonizazio automatikoa eta noiz erabili behar dut?

E: Auto-tune PID parametroak automatikoki kalkulatzen dituen funtzio bat da. Irteera modu kontrolatuan piztuz eta itzaliz funtzionatzen du eta sistemak nola erantzuten duen neurtzen du. Exekutatu sintonizazio automatikoa hasierako konfigurazioan edo karga termikoa nabarmen aldatzen denean. Automatikoki sintonizatu ondoren, egiaztatu errendimendua eta egin eskuzko doikuntzak behar izanez gero.

G: Zergatik gainditzen du nire tenperaturak ezarritako puntua?

A: Gainditzeak normalean banda proportzionala estuegia dela edo denbora integrala laburregia dela esan nahi du. Kontrolagailua irteera gehiegi aplikatzen ari da tenperatura ezarri aurretik. Banda proportzionala handitu edo ekintza integrala murriztu. Sintonizazio automatikoak abiapuntu bat aurkitzen lagun dezake.

G: Erabili al dezaket kontrolagailu bera berotzeko eta hozteko?

A: Modelo batzuek beroa/hoztasuna irteera bikoitza onartzen dute. Irteera bat ematen dute berotzeko eta beste bat hozteko. Biak behar dituzten sistemetarako erabilgarria da, hala nola, plastikozko estrusoreak airea hozteko haizagailuekin. Egiaztatu modeloaren zehaztapenak irteera bikoitzeko erabilgarritasuna berresteko.

G: Nola jakin dezaket nire sentsorea bateragarria den?

A: Kontrolagailuaren sarrera motak sentsorearekin bat etorri behar du. Termopareetarako, letra motak (K, J, T, etab.) bat etorri behar du. RTDetarako, erresistentzia kurbak (PT100 edo PT1000) bat etorri behar du. Ezarpen okerrak erabiltzeak tenperatura irakurketa okerrak eragingo ditu. Kontrolagailu gehienek konfigurazio-parametro bat dute sarrera mota hautatzeko.

G: Zein da PID kontrolagailu baten bizitza-iraupena espero da?

A: Instalazio eta hozte egokiarekin, elektronika urte askotan funtziona dezake. Errelearen irteera da higadura-elementu ohikoena. Errele kontaktuaren bizitza fabrikatzaileak zehazten du eta kommutazio-maiztasunaren eta korrontearen araberakoa da. SSR irteerek ez dute higadura mekanikorik, baina huts egin dezakete gainberotzearen edo gaintentsioaren ondorioz.

G: Sintonizaziorako laguntza teknikoa ematen al duzu?

A: Bai. Gure ingeniariek aplikazio zehatzetarako hasierako konfigurazioan eta doikuntzan lagundu dezakete. Eman zure sistema termikoaren xehetasunak, berogailuaren potentzia, sentsore mota eta kargaren ezaugarriak barne. Lanegun bateko epean erantzuten dugu.
