Interfazearen degradazioa eta soldadura difusioa arazoei aurre egiteko diseinatu da hozgailu termoelektrikoa (TEC) muntaian, X-Meritan-enHedapen-hesiak dituzten xerrakmuntatzeko prest dagoen osagai oso egonkorra eskaintzea kudeaketa termiko aurreratua egiteko. Bi₂Te₃-Sb₂Te₃ substratuaren eta gainazal soldagarriaren artean nikel-oinarritutako hesi zehatz bat sartuz, xerra hauek eraginkortasunez arintzen dituzte migrazio elementala, erresistentzia elektrikoa eta erresistentzia mekanikoa egonkortuz ziklo termiko errepikatuen bidez.
Orrialde honek lan-egitura, zehaztapen teknikoak, xaflatze-aukerak, hautapen-gidak eta TEC fabrikazioan erabiltzen diren difusio-hesi-xerren pertsonalizazio-esparrua biltzen ditu. Hornitzaileak alderatzen ari bazara,jarri harremanetan gure ingeniaritza taldearekinzure muntaketa-prozesurako hesiaren egitura eta dimentsioak baieztatzeko.

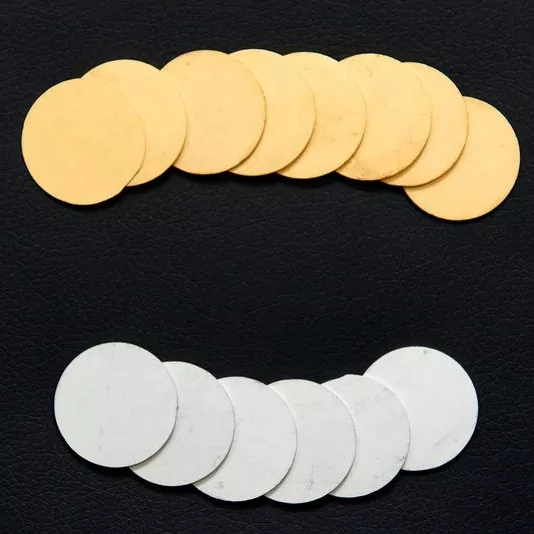

Difusio-hesiak dituzten xerrak aurreprozesatutako material termoelektrikoko xerrak dira, metalizazio-egitura babeslea dutenak, substratu termoelektrikoaren eta TEC muntatzean erabilitako soldaduraren arteko elkarrekintza kontrolatzeko diseinatuta.
Oinarrizko materiala Bi₂Te₃-Sb₂Te₃ lingote termoelektrikoa da. Zehaztasunez prozesatu ondoren, nikelean oinarritutako difusio-hesi bat aplikatzen da material termoelektrikoaren eta kanpoko soldagarri den geruzaren artean. Honek interfaze kontrolatu bat sortzen du, soldadura eta ondorengo ziklo termikoetan nahi ez diren elementuen migrazioa eta erreakzio interfacialak mugatzen laguntzen duena.
Hesia bereziki garrantzitsua da material termoelektrikoak eta soldadurak propietate kimiko eta fisiko desberdinak dituztelako. Berotze eta hozte errepikakorrean, interfazean kontrolik gabeko elkarrekintzak erresistentzia elektrikoan, degradazio mekanikoan edo soldadura-juntura hondatzen lagundu dezake.
Xerra hauek zabalagoei dagozkiematerial termoelektrikoakproduktu-familia eta normalean batera erabiltzen dirahozkailu termoelektrikoak, hozgailu termoelektrikoen multzoaketatenperatura kontrolagailuakkudeaketa termikoko sistema osoetan.
Nukleoaren metalizazioaren egiturak bi₂Te₃-Sb₂Te₃ substratuaren eta kanpoko geruza soldagarriaren artean nikelean oinarritutako difusio-hesi bat erabiltzen du.
Tarteko geruza honek soldadura osagaien mugimendua material termoelektrikorantz kontrolatzen laguntzen du eta TEC muntatzeko interfaze egonkorragoa eskaintzen du. Geruza anitzeko konfigurazioa hauta daiteke aurreikusitako soldadura-prozesuaren eta ingurune eragilearen arabera.
Gainazal-estaldura bakarrean fidatu beharrean, X-Meritanek geruza anitzeko metalizazio-egiturak eskain ditzake, non geruza ezberdinek funtzio desberdinak betetzen dituzten.
Barruko hesi-geruza materialaren bereizketa eta difusio-kontrolean zentratzen da, eta kanpoko geruza soldagarria elkartzeko prozesuaren arabera hautatzen da.
Elektrorik gabeko estainua 7 ± 2 μm gutxi gorabehera eskuragarri dago.
Eztainaren gainazalak soldadura-afinitate ona eskaintzen du ohiko soldadura-prozesuetarako eta berunezko eta berunik gabeko soldadura-sistemekin erabil daiteke, bezeroaren muntaketa-prozesuaren arabera.
Konfigurazio hau, oro har, egokia da baldintza nagusia TEC estandarraren ekoizpenerako gainazal soldagarri praktikoa denean.
Urrezko akabera mehea behar duten aplikazioetarako, X-Meritanek 0,2 μm baino gutxiagoko Au lodiera duen elektrorik gabeko urrezko xaflaketa eskaintzen du.
Urreak oxidazio-erresistentzia ona duen gainazal bat eskaintzen du eta AuSn soldadura erabiliz edo gainazaleko ezaugarri kontrolatuak behar diren aplikazioetarako kontuan har daiteke.
X-Meritanen patentatutako "H" teknologiak gutxi gorabehera 150 μm-ko aluminiozko geruza bat du geruza anitzeko hesi-egituran.
Konfigurazioa tenperatura-trantsizio zorrotzetan jasandako aplikazioetarako pentsatuta dago. Metalizazio-egituran aluminiozko geruza gehigarri bat sartuz, diseinuak behin eta berriz dilatazio eta uzkurdura termikoarekin lotutako tentsioei aurre egiten die.
Aukera hau aeroespazialean, industria astunean eta beste TEC aplikazioetarako ebalua daiteke, non ziklo termikoa diseinuaren kontu garrantzitsua den.
Material termoelektrikoa xehatu eta xerra daiteke bezeroen marrazkien arabera. Zehaztutako ebaketa-zehaztasuna gutxi gorabehera ±15 μm-koa da, eta xerraren lodiera minimoa 0,3 mm-koa da.
Aurrez prozesatutako xerrek TEC fabrikatzaileek eskatzen duten materialaren prestaketa-kopurua murriztu dezakete eta hurrengo muntaketa-eragiketen eskakizunetatik hurbilago dauden dimentsioak eman ditzakete.
| Parametroa | Zehaztapena |
|---|---|
| Oinarrizko materiala | Estrusiozko Bi₂Te₃-Sb₂Te₃ Lingoteak |
| Xerraren lodiera minimoa | ≥ 0,3 mm |
| Lodiera | Pertsonalizagarria bezeroaren marrazkiaren arabera |
| Ebaketa Zehaztasuna | ±15 μm |
| Hedapen-hesia | Nikelean oinarritutako geruza anitzeko egitura |
| Elektrorik gabeko estainua | 7 ± 2 μm |
| Elektrorik gabeko urrezko xaflaketa | < 0,2 μm Au |
| "H" Teknologia | Gutxi gorabehera 150 μm Al hesi-geruza |
| Artezketa eta ebaketa | Marrazkiaren arabera eskuragarri |
| Metalizazio-konfigurazioa | Aplikazioaren arabera pertsonalizagarria |
| Aplikazioa | Hozte termoelektrikoa eta TEC fabrikazioa |
Dimentsio-perdoiak, metalizazio-egitura eta plakatze-zehaztapenak TEC azken diseinuaren eta muntaketa-prozesuaren arabera baieztatu behar dira. Bidali zure marrazkia honagure salmenta-ingeniariakbideragarritasuna aztertzeko.
Substratu estandarra Bi₂Te₃-Sb₂Te₃ material termoelektrikoa da. Hasi behar den konposizio termoelektrikoa, materialaren dimentsioak, xerraren lodiera eta aurreikusitako TEC funtzionamendu-baldintzak konfirmatuz.
TEC konbentzionalak muntatzeko, nikelean oinarritutako difusio-hesi batek substratu termoelektrikoaren eta gainazal soldagarriaren arteko bereizketa eskain dezake.
Aplikazioak tenperaturaren ziklo nabarmena badakar, geruza anitzeko konfigurazio konplexuagoa ebaluatu daiteke. Beharrezko egitura benetako profil termikoaren eta moduluaren eraikuntzaren arabera zehaztu behar da.
Elektrorik gabeko eztainua egokia da ohiko soldadura erabiltzen denean, berunik gabeko soldadura behar denean, nahiko lodiagoa den gainazal soldagarria hobesten denean edo ekoizpen kostua kontuan hartu behar denean.
Elektrorik gabeko urrea kontuan hartu daiteke AuSn soldadura behar denean, gainazaleko oxidazioa kontrolatu behar denean, urrezko akabera mehea hobesten denean edo aplikazioak azalera edo ezaugarri elektriko zehatzak behar dituenean.
Tenperatura-zikloen kopurua eta larritasuna kontuan hartu behar dira metalizazio-konfigurazioa hautatzerakoan. Baldintza beroaren eta hotzaren arteko trantsizio maiz egiten duten aplikazioek hedapen termikoa, interfazearen estresa eta hesi-geruzaren osotasuna kontuan hartu behar dituzte.
Aplikazio hauetarako, X-Meritanen patentatutako "H" teknologia konfigurazio alternatibo gisa ebaluatu daiteke.
Eman behar diren xerraren lodiera, luzera, zabalera, tolerantzia eta azalera-baldintzak marrazki teknikoan. Gutxi gorabehera ±15 μm-ko ebaketa-zehaztasunak zehaztutako ebaketa-zehaztasunak beheranzko TEC muntatzeko eta manipulazio automatizaturako dimentsio kontrolatuak behar dituzten bezeroei lagundu diezaieke.
X-Meritan erdieroaleen hozte eta teknologia termoelektrikoan zentratzen da, eta material termoelektrikoen garapena, osagaien pertsonalizazioa, beroa xahutzeko irtenbideen diseinua eta prozesuen hautapenaren laguntza estaltzen ditu.
TEC diseinu desberdinek xeren dimentsio, lodiera, gainazaleko akabera eta metalizazio egitura desberdinak eska ditzakete. X-Meritanek materiala prozesatu dezake bezeroen marrazkien eta zehaztapen teknikoen arabera.
Hornitutako materiala modulu termoelektrikoen garapenean eta fabrikazioan parte hartzen duten bezeroentzat da. Doitasunezko artezketa, ebaketa eta metalizazioak muntatu aurretik beharrezkoak diren prestatzeko urratsen kopurua murrizten lagun dezake.
X-Meritan-en soluzio termoelektrikoek zuntz optikoko komunikazioak, ekipamendu industrialak eta medikoak, automobilgintzako elektronika, kontsumo-elektronika eta ikerketa-erakundeak barne dituzten aplikazioetarako balio dute. Konpainiak laguntza teknikoa eskaintzen du erdieroaleen hozte kontrolatua eta tenperaturaren kudeaketa zehatza behar duten aplikazioetarako, osagaien garapen pertsonalizatua barne. Gure aurrekariak berrikusi ditzakezuenpresaren profil orriaedo arakatu osoaproduktu sorta.
Hedapen-hesiaren xerrak sistema termoelektriko oso baten elementu bat dira. Zure proiektuaren arabera, produktu-lerro hauek ere garrantzitsuak izan daitezke:
Oinarrizko Bi₂Te₃-Sb₂Te₃ lingote-materiala difusio-hesiaren xerrak ekoizteko erabiltzen da, konposizio estandar eta pertsonalizatuetan eskuragarri.
Egoera solidoko Peltier hozte moduluak tenperatura zehatz kontrolatzeko ekipo optoelektroniko, mediko eta industrialetan.
Hozte-modulua, bero-hustugailua eta interfaze termikoa konbinatzen dituzten TEC muntaia integratuak sistemaren integrazio azkarragoa lortzeko.
Begizta itxiko kontrolagailuak TE hozkailu estandarrekin eta mikroarekin bat egiten dute tenperatura erregulazio egonkorra eta zehaztasun handikoa lortzeko.
Material termoelektriko metalizatu gisa erabiltzen dira TEC fabrikazioan. Difusio-hesiak Bi₂Te₃-Sb₂Te₃ substratu termoelektrikoaren eta soldadura-sistemaren arteko elkarrekintza eta migrazio elementala kontrolatzen laguntzen du muntaian eta ziklo termikoetan.
Soldaduran eta behin eta berriz berotzen eta hoztean, soldadura-osagaiek material termoelektrikoarekin elkarreragin dezakete. Nikelen oinarritutako hesi batek tarteko interfaze bat eskaintzen du, nahi ez diren difusioa eta erreakzio interfacialak mugatzen laguntzen duena, errendimendu elektriko eta mekaniko egonkorragoa onartzen duena.
Nikelek interfaze metaliko nahiko egonkorra eskaintzen du substratu termoelektrikoaren eta gainazal soldagarriaren artean. Geruza anitzeko metalizazio-egitura batean, tarteko hesi gisa funtzionatzen du, kanpoko geruza soldatzeko optimizatu ahal izateko.
Elektrorik gabeko eztainua gutxi gorabehera 7 ± 2 μm-koa da eta soldadura ohiko aplikazioetarako dago zuzenduta batez ere. Elektrorik gabeko urrea 0,2 μm Au baino txikiagoa da eta oxidazioarekiko erresistenteak diren gainazal edo AuSn soldadura behar duten aplikazioetarako hauta daiteke.
Aukera zuzena bezeroaren soldadura-materialaren, batzeko tenperaturaren, muntaketa-prozesuaren eta aplikazio-baldintzen araberakoa da.
"H" teknologia patentatua ziklo termikoen baldintza zorrotzetarako pentsatuta dago. Gutxi gorabehera 150 μm-ko aluminiozko geruza bat barneratzen du geruza anitzeko hesi-egituran eta TEC sistema aeroespaziala eta industrial astuneko aplikazioetarako ebalua daiteke.
Benetako konfigurazioa funtzionamendu-tenperatura-barrutiaren, ziklo termikoaren profilaren eta moduluen eraikuntzaren arabera zehaztu behar da.
Zehaztutako gutxieneko lodiera 0,3 mm-koa da. Benetako lodiera pertsonalizatu daiteke bezeroaren marrazki teknikoaren eta aplikazioaren eskakizunen arabera.
Bai. X-Meritan-ek bezeroen marrazkien arabera pertsonalizatutako neurriak eta prozesatzea eskain ditzake. Zehaztutako ebaketa-zehaztasuna ±15 μm ingurukoa da.
Bai. X-Meritanek artezketa, zehaztasun ebaketa, difusio-hesiaren prozesamendua eta behar den gainazal soldagarriaren tratamendua jasan dituen material termoelektrikoa horni dezake. Honek TEC fabrikatzaileek muntatu aurretik material osagarriaren prestaketa murrizten lagun diezaieke.
Bidali zure marrazkia, xerraren lodiera, xaflatze-hobespena eta urteko zenbatetsitako bolumena. Gure ingeniariek hesiaren egitura baieztatuko dute, metalizazio-konfigurazio egokiena proposatuko dute eta fabrikako zuzeneko prezioekin erantzungo dute.
