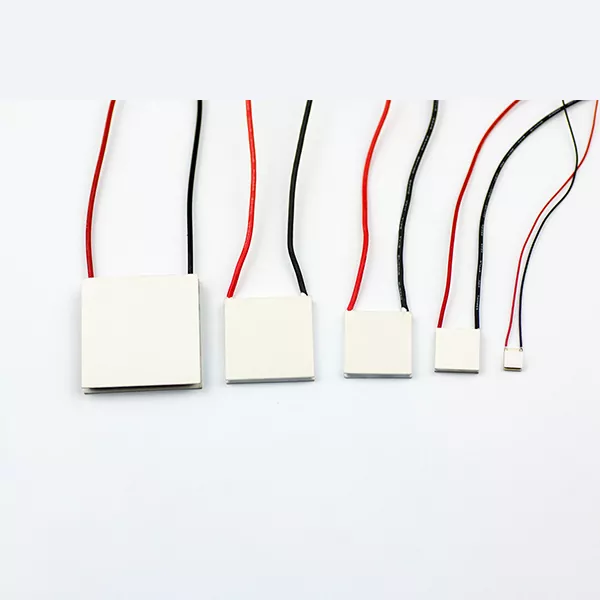

Aplikazio berezietarako serieko edo paraleloko konexioa duten TE hozgailu orokorrak

Zuntz optikoko komunikazioetan, ekipamendu medikoetan, automobilgintzako elektronikan, laborategiko tresnetan eta beste doitasun sistemetan aplikazioetarako, TEC konfigurazioa aukeratzeak zuzenean eragin dezake hozte-errendimenduan eta sistemaren eraginkortasun orokorrean. X-Meritan-ek serie, paralelo eta serie-paralelo konfigurazio mistoak onartzen ditu, baita bezeroen marrazkien, laginen eta aplikazio-baldintzen inguruan garatutako soluzio pertsonalizatuak ere.

Kudeaketa Termiko Konplexurako Konfigurazio Malgua

Hozte termoelektriko sistema batek ez du beti modulu bakarreko soluziorik. Beharrezko hozte-ahalmena handitzen denean edo eskuragarri dagoen elikadura-hornidura eta instalazio-espazioa zorrotzagoak bihurtzen direnean, baliteke TE hainbat hozgailu elkarrekin lan egin behar izatea.

Hozgailu hauek antolatzeko modua sistemaren diseinuaren zati garrantzitsu bat bihurtzen da.

Aplikazio berezietarako serieko edo paraleloko konexioa duten X-Meritan General TE hozgailuak seriean edo paraleloan konfigura daitezke, ingeniariei antolamendu egokia hautatzea ahalbidetuz, beharrezkoa den bero-transferentziaren errendimenduaren, fluxu-baldintzen, presio-jaitsieraren eta sistemaren ahalmenaren arabera. Baldintza konplikatuagoak dituzten aplikazioetarako, konfigurazio mistoa ere kontuan hartu daiteke.

TEC modulua osagai isolatu gisa tratatu beharrean, X-Meritan-ek hozkailuak kudeaketa termikoko sistema osoaren barruan nola funtzionatzen duen aztertzen du.

Seriea edo paraleloa: zein konfigurazio da egokiena?

Seriearen eta paraleloaren konfigurazioaren arteko aldea hozte-sistemak fluxua kudeatzen duen eta karga termikoa banatzen duen moduari dagokio batez ere.

Serie Konfigurazioa

Serie antolamenduarekin, hozte-erdia bata bestearen atzetik TE hozgailuetatik igarotzen da. Honek fluxu-bide nahiko kontzentratua sortzen du eta hozte-kanaletan zehar fluxu-abiadura handiagoa eman dezake.

Konfigurazio hau erabilgarria izan daiteke aplikazioak emari kontrolatua duenean eta sistema trinko baten barruan bero-transferentzia eraginkorra behar duenean. Fluxu jarraituaren bideak ere fluxuaren banaketa nahiko erraza egiten du.

Konpromisoa presio jaitsiera da. Hozgailu gehiago sekuentzian konektatzen diren heinean, fluxuaren erresistentzia osoa handitzen da. Emari handia behar duten sistemetan, ponpaketa-eskakizun handiagoak eta energia-kontsumo handiagoak eragin ditzake.

Konfigurazio Paraleloa

Antolaketa paraleloan, fluxua TE hozgailu anitzen artean banatzen da, hozgailu guztietatik sekuentzialki igaro beharrean.

Horrek adar bakoitzaren fluxua murrizten du eta presio-jaitsiera orokorra jaisten lagun dezake. Konfigurazio paraleloa bereziki erabilgarria egiten du sistemak emari handiagoa behar duenean edo ponpaketa-energia murriztea kontuan garrantzitsua denean.

Erronka nagusia fluxuen banaketa da. Adarrak behar bezala diseinatzen ez badira, hozgailu ezberdinek emari-tasa desberdinak jaso ditzakete, eta horrek errendimendu termikoaren koherentzian eragina izan dezake.

Hori dela eta, seriearen eta paraleloaren arteko aukeraketa ez da hozte ahalmenean soilik oinarritu behar. Baldintza hidraulikoak eta sistema osoaren diseinua ere kontuan hartu behar dira.

Seriea eta paraleloa TE Cooler Konparazioa

Aplikazioak

Zuntz optikoko komunikazio-ekipoetan, aplikazio berezietarako serieko edo paraleloko konexioa duten TE hozgailu orokorrak erabil daitezke tenperatura-egonkortasuna garrantzitsua den osagai optikoetarako eta laserrekin lotutako gailuetarako. Sistema horietan, dimentsio trinkoak eta kontrol termiko zehatza ohiko hozte-ahalmena baino garrantzitsuagoa izaten da.

Ekipamendu mediko eta industrialetarako, TEC hozteak tenperaturaren kontrol lokalizatua eskain dezake tenperaturari sentikorrak diren osagaietarako eta doitasun-tresnetarako. Konfigurazioa pertsonalizatzeko gaitasuna bereziki erabilgarria da instalatzeko espazioa mugatua denean.

Printzipio bera aplikatzen da automobilgintzako elektronikari eta LiDAR-ekin lotutako ekipoei, non osagai elektronikoek eta optikoek sistema trinko baten barruan funtzionamendu-tenperatura egonkorrak behar izan ditzaketen. Laborategiko eta ikerketako ekipoetarako, TEC teknologiak beste ikuspegi praktiko bat eskaintzen du tenperatura kontrolatu eta lokalizatuta kudeatzeko.

Serie-paralelo pertsonalizatuak TEC irtenbideak

Kudeaketa termikoko sistema batzuk ezin dira behar bezala zuzendu TEC modulu estandar batekin.

X-Meritan-ek bezeroen marrazkiak, laginak edo aplikazioen zehaztapenetatik lan egin dezake behar den TE hozgailuaren konfigurazioa ebaluatzeko. Proiektuaren arabera, irtenbideak serie antolamendu bat, antolamendu paralelo bat edo bien konbinazio bat erabil dezake.

Garapen-fasean, hozte-ahalmena, funtzionamendu-baldintzak, moduluen dimentsioak, fluxu-eskakizunak eta instalazio-mugak elkarrekin kontuan hartu daitezke. Konfigurazioa baieztatu ondoren, laginak ekoitzi daitezke bezeroen ebaluaziorako bolumenaren ekoizpenera pasatu aurretik.

Ikuspegi hau bereziki egokia da kudeaketa termikoko sistema espezializatuak garatzen dituzten OEM proiektuentzat eta ekipamendu fabrikatzaileentzat.

Maiz egiten diren galderak

Zein da serieko eta paraleloko TE hozkailuaren konfigurazioaren arteko aldea?

Serie-konfigurazio batek hozte-euskarria TE hozkailu anitzetatik bidaltzen du sekuentzialki, konfigurazio paralelo batek, berriz, fluxua hozkailu desberdinen artean banatzen du. Serie antolamenduek fluxu-ibilbide kontzentratuagoa eman dezakete, baina presio-jaitsiera handiagoa sor dezakete. Antolamendu paraleloek, oro har, fluxuaren erresistentzia murrizten dute, baina fluxuaren oreka egokia behar dute.

Noiz erabili behar dut serie-paralelo konfigurazio mistoa?

Konfigurazio mistoa kontuan hartu daiteke sistemak bero-transferentziaren errendimendua, emaria eta presio-jaitsiera orekatu behar dituenean. Sekzio paraleloak eta serieak konbinatuz, hozte-sistema orokorra zehatzago egokitu daiteke funtzionamendu-baldintza konplexuetara.

X-Meritanek pertsonalizatu al ditzake TE Coolers marrazkien edo laginen arabera?

Bai. X-Meritan-ek TE freskoagoen konfigurazioak garatu ditzake bezeroen marrazkietan, laginetan eta aplikazioen eskakizunetan oinarrituta, neurri zehatzak edo serie paraleloen antolamenduak behar dituzten proiektuak barne.

Zer informazio behar da TEC konfigurazioa aukeratzeko?

Hozte-baldintzak, funtzionamendu-tenperatura, beharrezko tenperatura-diferentzia, tentsioa, korrontea, fluxu-baldintzak, instalazio-espazioa eta beroa xahutzeko baldintzak abiapuntu erabilgarriak dira. Aplikazioaren informazio zehatzagoek X-Meritani konfigurazioa zehatzago ebaluatzeko aukera ematen du.

TE Cooler hauek komunikazio optikoko ekipoetarako egokiak al dira?

Bai. Hozte termoelektrikoa egokia da osagai optikoen eta elektronikoen tenperaturaren kontrol lokalizatua eta egonkorra eskatzen duten aplikazioetarako. X-Meritan-en soluzioak espazio eta baldintza termiko zehatzetara egokitu daitezke.
