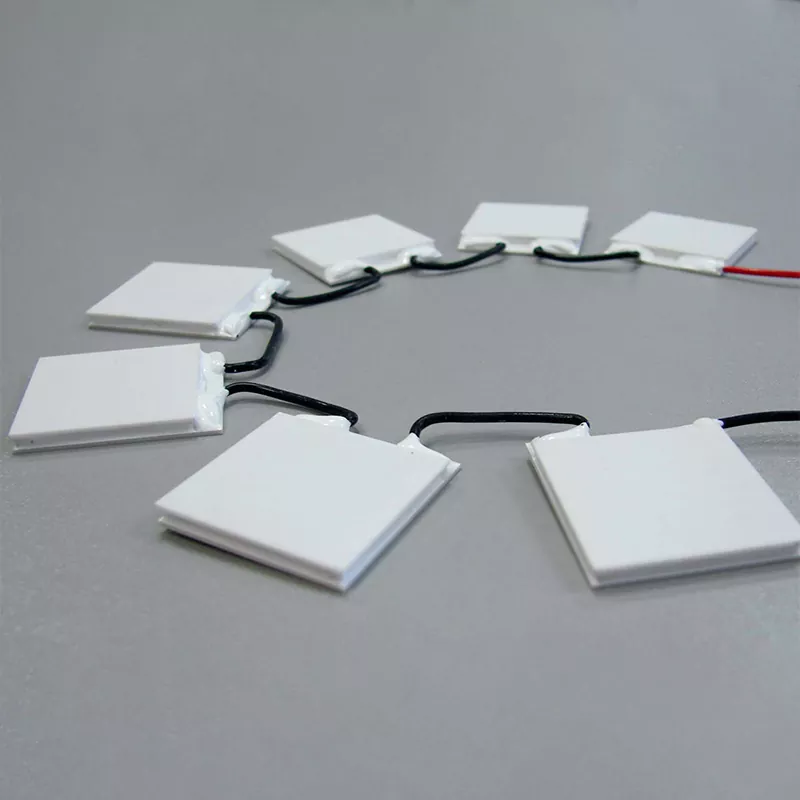

Hozte-ahalmen handiko TE Hozgailu Industrialetarako

X-Meritan-ek hozgailu termoelektrikoak (TEC) hornitzen ditu ekipamendu industrialetan bero-ponpaketa etengaberako diseinatuta. Modulu hauek Peltier efektuarekin funtzionatzen dute eta ez dute konpresorerik, hozgarririk edo zati mugikorrik. Mantentze-sarbidea mugatua den, bibrazioa onargarria ez den edo tenperatura-kontrol zehatza behar den tokietan erabiltzen dira.

Edukiera handiko serieak bero-karga garrantzitsuak dituzten sistemak ditu helburu. Adibide tipikoen artean laser diodoen multzoak, erdieroaleen prozesuko ekipoak eta irteera termiko konstantea sortzen duten tresna analitikoak dira.

Hozte-ahalmen handiko TE hozgailuak industria-aplikazioetarako gure instalazioetan fabrikatzen ditugu. Honek material termoelektrikoa prestatzea, lingoteen prozesatzea, pellet zatiketa, moduluen muntaketa eta azken probak barne hartzen ditu. Urrats hauen gaineko kontrolak materialaren konposizioa, pelletaren geometria eta soldadura hautaketa doitzeko aukera ematen digu, funtzionamendu-baldintza zehatzetara egokitzeko.

Zehaztapen Teknikoak

Modulu estandarrek hozte ahalmen sorta bat estaltzen dute. Beheko taulan ohiko parametroak zerrendatzen dira. Konfigurazio pertsonalizatuak tentsio, dimentsio eta tenperatura-eskakizun desberdinetarako eskuragarri daude.

Zehaztapenak loteka egiaztatzen dira proba termikoko estazio baten bidez. Bidalketa bakoitzarekin proba-txosten bat eman daiteke eskatuz gero.

Qmax-i buruzko ohar garrantzitsua: Qmax alde beroaren eta hotzaren arteko zero tenperatura-diferentziarekin neurtzen da. Funtzionamendu errealean, alde hotza alde beroa baino hotzagoa da beti, beraz, benetako beroa ponpatzeko ahalmena txikiagoa da. Esate baterako, 200 W Qmax-eko modulu batek 80 W kendu ditzake ΔT 30 K denean. Hautaketa benetako funtzionamendu-puntuan oinarritu behar da, ez Qmax zenbakian bakarrik.

Egitura eta Funtzionamendu Printzipioa

Hozte-ahalmen handiko TE Hozte-aplikazio industrialetarako egoera solidoko bero-ponpa bat da. Korronte zuzenak beroa alde hotzetik berora mugitzen du. Alde beroa bero-husketa batera edo plaka hotz batera konektatu behar da ponpatutako beroa gehi sarrerako potentzia elektrikoa baztertzeko. Alde beroa eraginkortasunez hozten ez bada, beroa alde hotzera itzultzen da eta hozte ahalmen garbia jaisten da.

1. Zeramikazko Substratuak

Kanpoko plakak alumina edo aluminio nitruroz eginda daude. Beroa eroaten duten bitartean isolamendu elektrikoa eskaintzen dute. Gainazalaren lautasuna kontrolatzen da bero-iturriarekin eta bero-hustugailuarekin kontaktu termiko ona bermatzeko. Zeramikazko gainazalaren eta muntatzeko gainazalaren artean interfaze termikoko materiala (TIM) gomendatzen da.

2. Erdieroaleak eta elektrodoak

N motako eta P motako bismuto telururozko pastak seriean konektatzen dira kobrezko elektrodoen arrastoen bidez. Pelleten kopuruak eta tamainak moduluaren tentsioa, korrontea eta hozte ahalmena zehazten ditu. Kobrearen arrastoetan geruza anitzeko xaflaketa erabiltzen dugu epe luzeko funtzionamenduan oxidazioa saihesteko.

3. Alboko beroaren errefusa

Alboko tenperatura beroa da TECren errendimenduan eragiten duen faktore garrantzitsuena. Alde beroaren tenperatura 10 °C-ko igoerak normalean % 5-10ean murrizten du hozte ahalmena eta lor daitekeen ΔT maximoa murrizten du. Edukiera handiko moduluetarako, behartutako aire hoztea, hozte likidoa edo bero-hodien multzoak gomendatzen dira. Bero-hustugailu pasiboak oso gutxitan nahikoak dira 100 W-tik gorako bero-erfusio osoaren gainetik.

4. Zigilu perimetrala

Hezetasunarekiko erresistentea den epoxi zigiluak barneko erdieroaleen multzoa inguratzen du. Zigilu honek ez du zigilatze hermetikorik ematen, baina pelletak eta elektrodoak kondentsaziotik eta aireko kutsatzaileetatik babesten ditu ingurune industrial arruntetan. Hezetasun handiko, garbitzeko edo kanpoko baldintzetarako, kapsulatze gehigarria behar da.

Fabrikazioa eta Kalitate Kontrola

X-Meritanek TEC moduluak ekoizten ditu bere barnean. Fabrikazio-sekuentzia hau da:

Material termoelektrikoa lingoteen prestaketa

Pellet erdieroaleen estrusioa eta zatiketa

Pelletak automatikoki jartzea eta soldatzea

Zeramikazko substratuaren metalizazioa

Azken muntaia eta proba elektrikoak

Ekoizpen-lote bakoitza barne-erresistentzia, hozte-ahalmena eta ikusizko akatsak aztertzen dira. Proba-erregistroak mantentzen dira trazabilitatea lortzeko. 建议插入工厂实拍照片或产线流程图片

Proba metodoak

Benetako proba estandarrak eta onarpen-irizpideak bezeroarekin adosten dira bolumenaren ekoizpena baino lehen. Jarri gurekin harremanetan zure eskakizun zehatzak eztabaidatzeko.

Ziurtagiriak eta betetzea

Honako ziurtagiriak eta betetze-adierazpenak eguneratzen ari dira.

● ISO 9001:2015 – Kalitatea kudeatzeko sistema

● ISO 14001 – Ingurumena kudeatzeko sistema

● RoHS betetzea

● REACH betetzea

● CE marka (hala badagokio)

● UL ziurtagiria (hala badagokio)

Baliozko ziurtagirien kopiak emango ditugu eskatuz gero. Mesedez, jarri gurekin harremanetan uneko egoera berresteko.

Pertsonalizazio aukerak

Modulu estandarrek hozte industrialaren zeregin asko estaltzen dituzte. Bolumen handiko proiektuetarako edo proiektu espezializatuetarako, honako arlo hauetan ingeniaritza pertsonalizatua eskaintzen dugu:

● Oinatz eta altuera pertsonalizatuak

● Tenperatura altuagoko soldadura eta substratuak Th > 150°C-rako

● Etapa anitzeko TEC moduluak tenperatura diferentzial sakonagoetarako

● Aurrez muntatutako bero-hustugailuak edo plaka hotzak

● Tenperatura-sentsore integratuak (NTC edo RTD)

● Hariaren konfigurazio edo konektore bereziak

Ohiko proiektu pertsonalizatu batek prozesu hau jarraitzen du:

1. Bezeroak karga termikoa, hotza-tenperatura, giro-baldintzak eta espazio-murrizketak eskaintzen ditu.

2. Gure ingeniariek beharrezko modulua simulatzen dute eta gomendatutako konfigurazioa ematen dute.

3. Laginak ekoizten ditugu bezeroak baliozkotzeko.

4. Onartu ondoren, ekoizpen masiboari ekingo diogu.

Zergatik aukeratzen dituzte ingeniariek X-Meritan TEC moduluak

Abantaila generikoak zerrendatu beharrean, hona hemen gure moduluak bereizten dituzten gaitasun espezifikoak:

Material termoelektrikoa prozesatzea etxean

Prozesua kontrolatzen dugu lingote gordinatik amaitutako gailuraino. Honek materialaren konposizioa, pelletaren tamaina eta dopin-maila barne hartzen ditu. TEC hornitzaile gehienek aurrez egindako pelletak edo obleak erosten dituzte eta moduluak soilik muntatzen dituzte. Materiala bera maneiatzen dugunez, ZT balioa doi dezakegu eta tenperatura-tarte zehatzetarako optimizatu dezakegu.

Batch-mailako errendimendu-probak

Produkzio-lote bakoitza Qmax, ΔTmax eta barne-erresistentzia probatzen da. Proba-txostenak bezeroen eskura daude. Horri esker, moduluek zure zehaztapenak betetzen dituztela egiaztatzeko aukera ematen dizu zure sisteman integratu aurretik.

Neurrira egindako ingeniaritza eskaera gutxieneko zigorrik gabe

Hornitzaile askok gutxieneko eskaera handiak eskatzen dituzte neurri edo parametro pertsonalizatuetarako. Produkzioaren programazio malgua mantentzen dugu, beraz, bolumen moderatuak dituzten proiektu pertsonalizatuak egin daitezke. Jar zaitez gurekin harremanetan zure eskakizunarekin, nahiz eta espero den urteko kopurua ehunka pieza baino ez izan.

Zuzeneko komunikazioa fabrikazio taldearekin

X-Meritanekin harremanetan jartzen zarenean, produkzio-datuak eta proben emaitzei sarbidea duten ingeniariekin hitz egiten duzu. Horrek merkataritza-enpresen atzera-aurrera murrizten du eta laginaren ebaluazio-zikloa laburtzen du.

Aplikazio tipikoak

Hozte ahalmen handiko TEC moduluak hozte likido aktiboa praktikoa ez den inguruneetan erabiltzen dira edo tenperatura kontrol zehatza behar den lekuetan.

Industria Elektronika eta Telekomunikazioak

Laser diodoetarako eta fotodetektagailuetarako hoztea zuntz optikoko sistemetan

Kanpoko telekomunikazio-armairuetarako kudeaketa termikoa

Tenperatura egonkortzea potentzia-anplifikadoreetarako eta RF moduluetarako

Erdieroale eta Laser Ekipamendua

Obleen chucks eta prozesu-ganberen hoztea

Laser markaketa eta ebaketa buruetarako kontrol termikoa

Tenperatura egonkortzea banku optikoetarako

Tresna medikoak eta analitikoak

PCR termoziklagailuak eta lagin-blokeen hoztea

Erreaktiboak biltegiratzeko konpartimentuetarako tenperatura kontrola

CCD eta CMOS irudi-sentsoreak hoztea

Garraioa eta Ekipamendu Berezia

LiDAR sentsoreetarako hoztea ibilgailu autonomoetan

Eserlekuak aireztatzeko sistemak

Hoztutako ontzi eramangarriak

TEC Hautaketa Gida

Edukiera handiko TEC bat zehazteko, prestatu informazio hau gurekin harremanetan jarri aurretik:

Beharrezko hozte-karga (wattetan) hotzean. Hau da hoztu behar duzun osagaiak sortzen duen beroa.

Helburua alde hotzaren tenperatura eta tolerantzia. Adibidez, 25 °C ± 0,5 °C.

Onar dezakezun albo beroaren gehieneko tenperatura onar dezakezu, zure berogailuaren eta giro-baldintzen arabera.

Sistemak funtzionatuko duen giro-tenperatura tartea.

Eskuragarri dagoen bero-hustugailu mota eta erresistentzia termikoa. Behartutako airea, hozte likidoa edo bero-hodia.

DC tentsioa erabilgarri eta gehienezko korrontearen erabilera onartzen da.

Instalatzeko espazioaren mugak: luzera, zabalera, altuera eta muntatzeko zuloen eredua.

Ziklo termikoaren eskakizunak: zenbat ziklo eguneko, tenperaturaren aldaketa eta espero den iraupena.

Ingurumen-baldintzak: hezetasuna, hautsa, esposizio kimikoa edo kanpoko erabilera.

Xehetasun hauek ematen dituzunean, modulu zehatz bat gomenda dezakegu edo soluzio pertsonalizatu bat diseina dezakegu. Gomendatutako funtzionamendu-korronterako hozte-ahalmena eta tenperatura-diferentzia erakusten duten errendimendu-kurbak ere emango ditugu.

Maiz egiten diren galderak

G: Nola hautatzen dut nire aplikaziorako TEC egokia?

A: Kendu beharreko bero-karga (wattetan), hoztutako objektuaren gehienezko tenperatura onartzen den, giro-tenperatura eta bero-hustugailuaren errendimendua ezagutu behar dituzu. Eman balio hauek gure ingeniariei, eta modulu bat eta funtzionamendu-korrontea gomendatuko dizkizugu.

G: Zein da Qmax eta benetako hozte ahalmenaren arteko aldea?

A: Qmax beroa ponpatzeko ahalmen maximoa da alde beroaren eta hotzaren arteko tenperatura-aldea zero denean. Funtzionamendu errealean, beti dago tenperatura-aldea. Benetako hozte-ahalmena gutxitzen da ΔT handitzen den heinean. Gure datu-orriek funtzionamendu-korronte desberdinetarako errendimendu-kurbak dituzte.

G: TEC batek huts egin dezake alde beroa beroegi egiten bada?

A: Bai. Albo beroaren gehienezko tenperatura modulu bakoitzeko zehazten da. Tenperatura hori gainditzeak soldadura-junturak degradatu eta moduluen bizitza murrizten du. Diseinatu beti alboko bero-husketagailua, kasurik okerrenetan, Th-ren muga nominalaren barruan egon dadin.

G: Zenbat irauten dute TEC moduluek?

A: TEC moduluek ez dute zati mugikorrik, beraz, higadura mekanikoa ez da faktore bat. Hala ere, ziklo termikoak estresa eragiten du soldadura-junturetan eta azkenean barne-erresistentzia areagotu dezake. Aukeratutako gaitasun handiko diseinuak ziklo termikoko proben bidez ebaluatu dira. Benetako ziklo-bizitza tenperatura-barrutiaren, korrontearen, arrapalaren abiaduraren, muntatze-esfortzuaren eta funtzionamendu-hezetasunaren araberakoa da. Proba datuak eman daitezke proiektu kualifikatuetarako.

G: Proba datuak edo fidagarritasun-txostenak ematen al dituzu?

A: Bai. Ekoizpen lote bakoitzeko, probatutako parametroen laburpena eman dezakegu. Eskaera handiagoetarako, fidagarritasun-proba osagarriak egin ditzakegu, hala nola, ziklo termikoa, tenperatura altuko biltegiratzea eta hezetasun esposizioa hitzartutako protokoloen arabera.

G: Epoxi zigilua iragazgaitza al da?

A: Ez. Zigilu epoxi estandarra hezetasunarekiko erresistentea da, baina ez hermetikoa. Hezetasun, kondentsazio edo urez zuzenean ukitu duten aplikazioetarako, kapsulatze osagarria edo pertsonalizatutako etxebizitza bat behar da.

Harremanetarako eta Ingeniaritza Laguntza

Gomendio edo lagin bat eskatzeko, eman informazio hau:

● Kendu beharreko bero-karga (W)

● Beharrezko alde hotzaren tenperatura edo tenperatura aldea

● Giro-tenperatura tartea

● Eskuragarri dagoen lekua TEC eta bero-hoserbarako

● Elektrizitate-hornidura-tentsioa eskuragarri

● Espero den urteko kantitatea

Gure ingeniaritza taldeak lanegun bateko epean erantzuten du. Bolumen-aginduen aurretik ebaluatzeko laginak eskaintzen ditugu.
