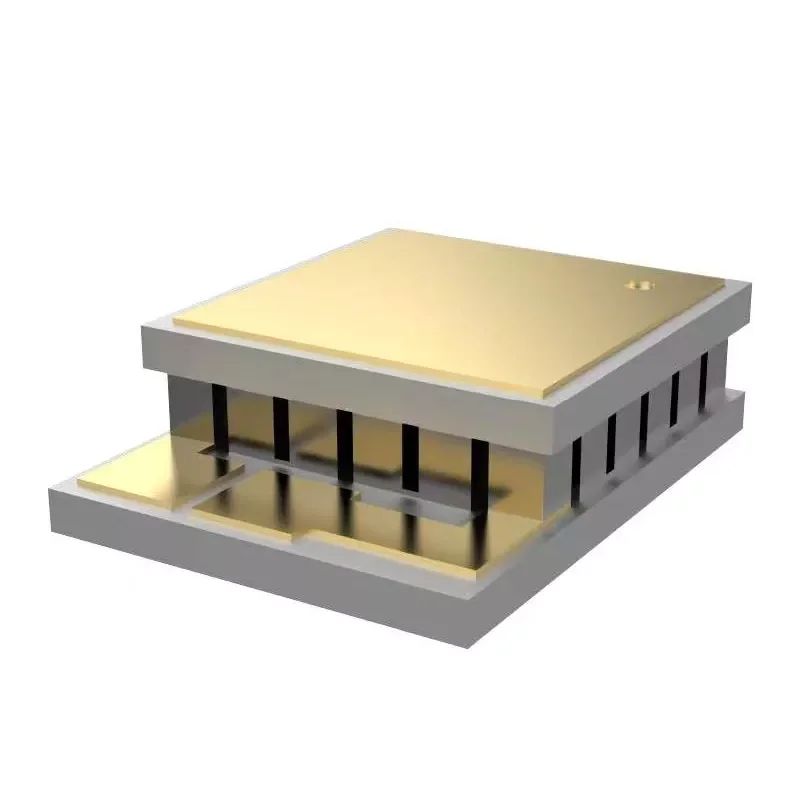

Mikro-Hozgailu Termoelektrikoak Optoelektronikorako

X-Meritanek material termoelektrikoaren garapenean, hozgailu termoelektrikoan (TEC) osagaien fabrikazioan eta soluzio termikoen diseinuan gaitasunak biltzen ditu. Gailu optoelektronikoetarako mikrohozgailu termoelektriko hauek Peltier efektua erabiltzen dute hozte edo berokuntza aktiborako, konpresoreen, hozgarrien edo pieza mekaniko mugikorren beharra ezabatuz. Tenperatura sentikorrak diren osagaietarako egokiak dira, hala nola laser diodoak, komunikazio optikoko gailuak, fotodetektagailuak, lidar moduluak eta beste osagai optoelektroniko trinkoak.

Ezaugarriak:

●  Diseinu miniaturizatua, espazioa mugatuta dagoen optoelektronikorako eta doitasuneko ontzi elektronikoetarako egokia.

●  Tenperaturaren kontrol zehatza onartzen du, tenperaturaren desbideratzeak gailuaren errendimenduan duen eragina murrizten laguntzen du.

●  Estatu solidoko hozte-egitura, zati mugikorrik gabe, epe luzerako funtzionamendu egonkorra eta fidagarria bermatuz.

●  Tenperatura altuko gaitasuna: giro-tenperatura altuetan tenperatura-kontrol egonkorra behar duten aplikazioetarako egokia.

●  Bibraziorik edo zarata mekanikorik gabe: egoera solidoko egitura egokia da doitasuneko sistema optikoetarako eta neurketa sentikorreko ekipoetarako.

●  RoHS betetzen du, merkatu globaleko proiektuetan aplikazioa erraztuz.

Aplikazioaren eszenatokiak:

●  Komunikazio optikoko gailuen tenperatura kontrolatzea, batez ere laser diodoen, DFB, EML eta TOSA/ROSAren tenperatura-kontrola.

●  LiDAR igorle eta hargailuen tenperatura egonkortzea.

●  Argi-iturriak eta sentsore-unitateak mediku-probak egiteko ekipoetan.

●  Doitasun optikoko proba-bankuak eta laborategiko kalibrazio-plataformak.

●  Tamaina txikia, bibrazio txikia eta erantzun azkarra behar dituzten ontziratzeko aplikazioak.

Zehaztapenak eta Pertsonalizazioa

Hautaketa-irizpideak

Optoelektronikorako Mikro-Hozgailu Termoelektrikoak hautatzerakoan, kontuan hartu parametro hauek:

Neurriak: Pertsonalizatuta dago gailuaren oinarrian eta muntatzeko ganberan oinarrituta

Lodiera: erresistentzia termikoa, estutzeko indarra eta muntatzeko espazioa orekatu behar dira

Funtzionamendu-korronte maximoa: unitatearen elikadura-hornidura eta tenperatura kontrolatzeko estrategiarekin bat egin behar da

Tenperatura-diferentzia maximoa (Delta Tmax): mutur beroan dagoen distira-kondizioen araberakoa da

Bero-ponparen edukiera (Qmax): zenbat bero ken daitekeen zehazten du

Erresistentzia eta tentsioa: unitatearen galeretan eta kontrolaren zehaztasunean eragiten du

Pertsonalizatzean, baieztatuko dugu:

Bero iturriaren neurriak: Laser txipa, TO paketea, mikrosentsore edo modulu optoelektroniko integratua.

Interfaze-materialak: nikelezko xaflaketa, soldadura bateragarritasuna edo metalizazio-eskakizun bereziak.

Funtzionamendu-tenperatura-tartea: gela-tenperatura egonkortzea, tenperatura baxuko funtzionamendua edo tenperatura altuko konpentsazioa.

Egitura-eskakizunak: Eraikuntza oso mehea, bero-ponparen dentsitate handiagoa edo beste espazio-murriztapen batzuk.

Zehaztapen Teknikoak

Zergatik aukeratu X-Meritan?

Miniaturazko TEC diseinua: Mikro TECak 1,5 × 1,1 mm bezain txikiak, 0,65 mm-ko lodiera minimoarekin.

Bero-ponparen dentsitate handia: 43 W/cm² gutxi gorabehera, bero-fluxu handiko aplikazio trinkoetarako egokia.

Material termoelektrikoen aditua: material termoelektriko barneko garapenak TEC errendimendu optimizatua eta aplikazioen diseinu espezifikoak onartzen ditu.

TEC irtenbide pertsonalizatuak: neurri pertsonalizatuak, ezaugarri elektrikoak, materialen konfigurazioa, metalizazioa eta konexio egiturak aplikazioen eskakizunetan oinarrituta.

Prototipotik Ekoizpenera: Diseinu termikotik eta prototipoen garapenetik probak eta bolumen ekoizpenera arte.

Maiz egiten diren galderak

Zergatik da produktu hau hobeto gailu optoelektronikoetarako bero-husketa estandarrak baino?

Bero-hozkailu estandarrek hozte pasiboa baino ez dute eskaintzen; beraz, gailuaren tenperatura aldatu egiten da giro-tenperaturaren aldaketekin. Mikrotermoelektriko hozkailuek, berriz, tenperatura aktiboki kontrolatzen dute, funtzionamendu-tenperatura xede-tartearen barruan itzultzen dute, tenperaturaren desbideratzearekiko sentikorrak diren sistema optoelektronikoetarako aproposak bihurtuz.

Zer eman behar da lehentasuna laser diodoen proiektuetan?

Fokua ez da hozte-plakaren gainean bakarrik egon behar, bide termiko osoan baizik: bero iturriaren kontaktua, interfazearen materialak, bero-hozgailuaren diseinua eta disko-korrontea behar bezala egokitzen den ala ez.

X-Meritan-ek hozkailu termoelektriko baten (TEC) tamaina pertsonaliza dezake?

Bai. X-Meritan-ek neurri eta konfigurazio pertsonalizatuak ebalua ditzake ingeniaritza-planoetan, laginetan edo aplikazioen zehaztapenetan oinarrituta. Pertsonalizatzeak dimentsioak, ezaugarri elektrikoak, P/N materialaren konfigurazioa, konexio egitura eta interfazearen eskakizunak barne hartzen ditu.
