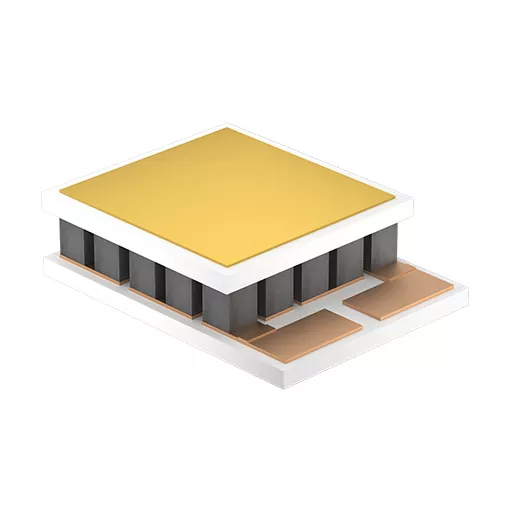

LiDARrako mikrohozgailu termoelektrikoak

LiDARrako Mikro Termoelektriko Hozkailuko laser transmisoreak beroa sortzen du funtzionamenduan zehar, eta inguruko tenperatura nabarmen alda daiteke funtzionamendu-ingurune desberdinen artean. Laser-tenperatura behar den funtzionamendu-tartetik haratago aldatzen bada, baliteke gailu optikoak behar den funtzionamendu-baldintza ez mantentzea.

Micro-TEC bat zuzenean instalatu daiteke laser moduluan beroa aktiboki ponpatzeko tenperatura-sentikorra den osagaitik. Bero-husketa pasibo batek ez bezala, ez da beroaren xahupen natural edo behartuta soilik oinarritzen.

LiDAR muntaketa trinkoetarako, aplikazioaren balio nagusia tenperaturaren kontrola lokalizatua da. Hozgailua laser iturritik hurbil jar daiteke konpresorerik, hozgarri-zirkuiturik edo osagai mekaniko mugikorrik behar izan gabe.

Funtsezko zehaztapenak

Benetako hozte-ahalmena, korrontea, tentsioa, dimentsioak eta errendimendu termikoa hautatutako Micro-TEC konfigurazioaren eta LiDAR osagaiaren bero-kargaren araberakoak dira.

Tamaina trinkoa Espazio mugatuko LiDAR moduluetarako

LiDARrako mikrohozgailu termoelektrikoek barne-espazio mugatua dute, laserra, detektagailua, osagai optikoak, zirkuitu elektronikoak eta beroa xahutzeko egiturak multzo batean integratuta daudelako.

Gure Micro-TEC-ak milimetro gutxi batzuetara arteko mikro-tamainako konfigurazioetan fabrika daitezke. Horri esker, hozkailua laserretik edo beroarekiko sentikorrak diren beste osagaietatik hurbil kokatu daiteke espazioa okupatu ordez hozte-sistema bereizi gisa.

LiDAR muntaketa pertsonalizatuetarako, produktuaren dimentsioak erabilgarri dagoen instalazio-espazioaren, osagaien posizioaren, muntatze-egituraren eta interfaze elektrikoaren arabera ebaluatu daitezke.

1 W baino gutxiagoko energia-kontsumoa

Energia-kontsumoa diseinu-parametro garrantzitsua da Micro-TEC ibilgailuaren LiDAR edo beste sistema elektroniko trinko batean integratuta dagoenean.

Gure Mikro-Hozgailu Termoelektrikoak Watt 1 baino gutxiagorekin funtziona dezakete aplikagarriak diren konfigurazioetan. Benetako potentzia-eskakizuna hautatutako produktuaren diseinuaren eta kontrolatu behar den karga termikoaren araberakoa da.

Ingeniaritza ebaluatzeko, bezeroek hozte-tenperatura, bero-karga, erabilgarri dagoen tentsioa eta instalazio dimentsioak eman behar dituzte, Micro-TEC konfigurazio egokia hautatu ahal izateko.

Hozgarririk gabeko egoera solidoko hoztea

LiDARrako Micro Thermoelectric Coolers-ek material termoelektrikoak erdieroaleak erabiltzen ditu zeramikazko substratuen artean beroa transferitzeko korronte elektrikoa aplikatzen denean.

Osagaiak honako hauek ditu:

● Konpresorerik ez

● Hozgarririk gabe

● Ez dago pieza mekaniko mugikorrik

● Estatu solidoko eraikuntza trinkoa

● Kontrol elektriko zuzena

Egitura hau erabilgarria da LiDAR moduluetarako, non hozte-osagaia lasertik gertu instalatu behar den eta espazio mekaniko mugatu batean integratu behar den.

Laser Tenperatura Kontrolerako Bero Ponpa Aktiboa

Mikro-TEC xede-osagaiaren tenperatura kontrolatzeko erabiltzen da LiDAR etxebizitza osoaren tenperatura jaisten baino.

Energia elektrikoa aplikatzen denean, beroa alde hotzetik berora pasatzen da. Alde hotza laserra edo tenperatura sentikorrak diren beste osagai batzuen ondoan jartzen da, alde beroa beroa xahutzeko bide eraginkor batera konektatu behar den bitartean.

Diseinu termikoak, beraz, Mikro-TECaren bi aldeak kontuan hartu behar ditu:

Helburu osagaia → Mikro-TEC Alde hotza → Mikro-TEC Alde beroa → LiDAR Beroa xahutzeko egitura

Alde beroak ezin badu transferitutako beroa modu eraginkorrean kendu, sistema osoaren hozte-errendimendua murriztuko da.

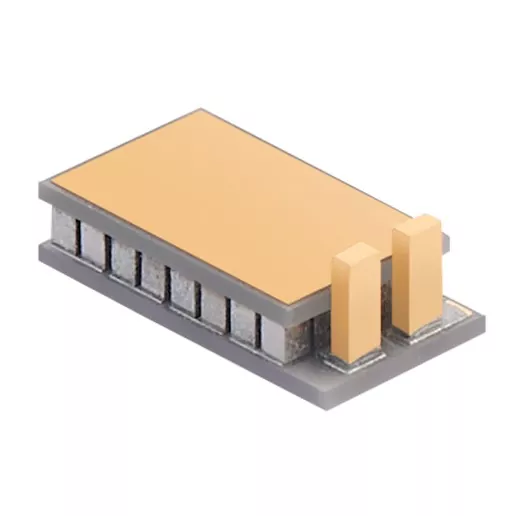

Mikro-TEC LiDAR muntatzeko goiburuarekin

Interfaze mekaniko definitu bat behar duten LiDAR diseinuetarako, Mikro Termoelektriko Hozgailuak goiburuekin horni ditzakegu.

Goiburuko konfigurazioa honela ebaluatu daiteke:

● Instalaziorako espazioa

● Muntatze-egitura

● Osagaien posizioa

● Konexio elektrikoa

● Muntatzearen baldintzak

Egitura ez-estandarretarako, bezeroek lehendik dagoen lagin bat edo ingeniaritza-marrazki bat eman dezakete. Egitura ebaluatzen dugu laginak ekoitzi aurretik.

Hozkailu Mikrotermoelektriko pertsonalizatuak

Baliteke Micro-TEC estandar batek LiDAR modulu zehatz baten dimentsio edo eskakizun termikoekin bat ez etortzea. Bezeroen laginetan edo marrazkietan oinarritutako produktu pertsonalizatuak onartzen ditugu.

Pertsonalizazio prozesuak honako hauek izan ditzake:

Neurriak → Parametro elektrikoak → Muntatzeko egitura → Goiburuko konfigurazioa → Baldintza termikoak

Ekoizpen masiboa baino lehen, laginak ekoizten dira bezeroak berresteko. Horri esker, Micro-TEC benetako LiDAR muntaketarekin egiaztatu daiteke ekoizpen-kantitatea askatu aurretik.

Micro-TEC hautapenerako beharrezkoa den informazioa

LiDAR hozte-proiektu berri baterako, bezeroek informazio hau eman dezakete:

Parametro batzuk oraindik erabilgarri ez badira, lehendik dagoen Micro-TEC lagin bat edo LiDAR muntaia marrazki bat erabil daiteke ebaluazio teknikorako abiapuntu gisa.

Instalazioa eta Interfaze Termikoa

Micro-TEC eta laser moduluaren arteko interfaze termikoak zuzenean eragiten du bero transferentzia.

Alde hotzak helburuko osagaiarekin kontaktu nahikoa mantendu behar du, eta interfaze termikoko material (TIM) erabil daiteke, muntaia-diseinuak eskatzen duenean.

Alde beroak beroa xahutzeko bide eraginkorra behar du. Mikro-TEC-ek transferitutako beroa kentzeko bero-husketa, etxebizitza edo beste hozte-egitura bat diseinatu behar da.

Mikro-TEC-ak zehaztutako parametro elektrikoen barruan ere funtzionatu behar du. IMAX korronte maximoa ez da gainditu behar, gehiegizko korronteak erdieroale termoelektrikoak juntura kaltetu ditzakeelako.

Fabrikazio-gaitasuna

X-Meritan-ek Mikro Termoelektriko Hozgailuak fabrikatzen ditu eta gainera material termoelektrikoen prestaketa kontrolatzen du.

Gure ekoizpen-gaitasunak honako hauek dira:

● Material termoelektrikoa prestatzea

● Doizko osagaien prozesamendua

● Soldadura

● Asanblada

● Mikro-ontziak

● Mikro-TEC ekoizpen pertsonalizatua

Fabrikazio-egitura honek Micro-TEC dimentsioak, muntatze-egiturak edo konfigurazio elektrikoak eskatzen dituzten proiektuak onartzen ditu.

LiDAR pertsonalizatutako aplikazioetarako, produktua material eta osagai mailatik garatu daiteke lehendik dagoen hozkailu estandar batera mugatu beharrean.

Hozgailu termoelektriko mikroen garapen-prozesua

LiDAR hozte proiektu pertsonalizatuetarako, laginetan oinarritutako garapen prozesu bat jarraitzen dugu:

Bezeroaren Marrazkia / Lagina → Ebaluazio Teknikoa → Produktuen Diseinua → Laginaren Ekoizpena → Laginaren Baieztapena → Produkzio Masiboa

Laginaren berrespen-etapak dimentsioak, muntaketa-egitura, konexio elektrikoa eta muntaiaren bateragarritasuna egiaztatzeko aukera ematen du ekoizpen masiboaren aurretik.

Aplikazioak

Mikro-Hozgailu Termoelektrikoak tenperatura kontrolatzeko erabil daitezke:

● LiDAR laser-igorgailuak

● Tenperatura sentikorrak diren osagai optoelektronikoak

● Modulu optiko trinkoak

● Automobilgintzako LiDAR muntaiak

● Hozte aktibo lokalizatua behar duten miniaturazko beste osagai elektroniko batzuk

Kalitate eta esportazio esperientzia

X-Meritanek 10 urte baino gehiagoko esperientzia du miniaturazko erdieroaleen hoztean eta Micro-TEC produktuak eskaintzen ditu nazioarteko merkatuetarako.

Konpainiak ISO eta CE ziurtagiriak lortu ditu eta produktuak Europara, Ipar Amerikan, Hego Amerikan, Asiako hego-ekialdean eta beste merkatu batzuetara esportatzen ditu.

Gure esperientzia teknikoak zuntz optikoko komunikazioak, industria-ekipo medikoa, automobilgintzako elektronika adimenduna, kontsumo-elektronika eta ikerketa-aplikazioak hartzen ditu.

Ohiko galderak

Zer informazio behar duzu LiDARrako Mikro-TEC bat hautatzeko?

Informazio erabilgarriena osagaien bero-karga, xede-tenperatura, erabilgarri dagoen tentsioa, korronte maximoa, instalazioaren dimentsioak, muntaketa-egitura eta bero-beroa xahutzeko metodoa dira. Marrazki bat edo dagoen Micro-TEC lagin bat ere erabil daiteke ebaluaziorako.

Zein txikia izan daiteke Micro-TEC?

X-Meritanek Micro-TEC konfigurazioak milimetro gutxi batzuetara arte fabrika ditzake, behar den egitura eta errendimenduaren arabera. Azken neurriak aplikazioaren arabera baieztatu behar dira.

Egin al dezakezu Micro-TEC bat gure LiDAR marrazkiaren arabera?

Bai. Bezeroen marrazkietan edo laginetan oinarritutako pertsonalizazioa onartzen dugu. Produktua masa-ekoizpenaren aurretik lagintzen eta baieztatzen da.

Hornitu al dezakezu Micro-TEC bat goiburu batekin?

Bai. Goiburuko konfigurazioak muntaketa edo konexio egitura zehaztua behar duten aplikazioetarako eskuragarri daude. Goiburuko diseinu zehatza LiDAR asanbladaren arabera berresten da.

Micro-TEC 1 W azpitik funtziona dezake?

Bai, aplikagarriak diren konfigurazioek 1 W baino gutxiagorekin funtziona dezakete. Benetako energia-kontsumoa Micro-TEC diseinuaren, funtzionamendu-baldintzen eta karga termikoaren araberakoa da.

Zein da instalazioaren kezka nagusia?

Bi puntu garrantzitsuenak alde hotzaren kontaktu termikoa eta alde beroaren beroa xahutzea dira. Alde hotzak helburuko osagaiarekin kontaktu eraginkorra behar du, eta alde beroak, berriz, transferitutako beroa kentzeko nahikoa bide izan behar du.

Etengabe erabil al daiteke Micro-TEC?

Etengabeko funtzionamendua hautatutako Micro-TEC konfigurazioaren eta zehaztutako funtzionamendu-baldintza elektriko eta termikoen araberakoa da. Produktua zehaztutako tentsio eta korronte mugen barruan funtzionatu behar da, eta alde beroa behar bezala hoztu behar da.

Zer gertatzen da IMAX korrontea gainditzen bada?

Zehaztutako IMAX korrontea gainditzeak gehiegizko tentsio elektriko eta termiko sor ditzake eta erdieroale termoelektrikoak juntura kaltetu ditzake. Hori dela eta, Micro-TEC-ak zehaztutako gama elektrikoaren barruan funtzionatu behar du.

X-Meritan-ek LiDARrako mikrohozgailu termoelektrikoak eskaintzen ditu mikro-tamainako egiturarekin, egoera solidoko Peltier hoztearekin, muntaketa-konfigurazio pertsonalizatuekin eta laginetan oinarritutako garapenarekin.

LiDAR hozte-proiektu berri baterako, bidali zure marrazkia, lagina, instalazioaren dimentsioak, bero-karga, xede-tenperatura edo lehendik dagoen Micro-TEC zehaztapena. Eskakizunak ebaluatu eta dagokion Mikro-TEC garatu ditzakegu laginak baieztatzeko, ekoizpen masiboaren aurretik.
