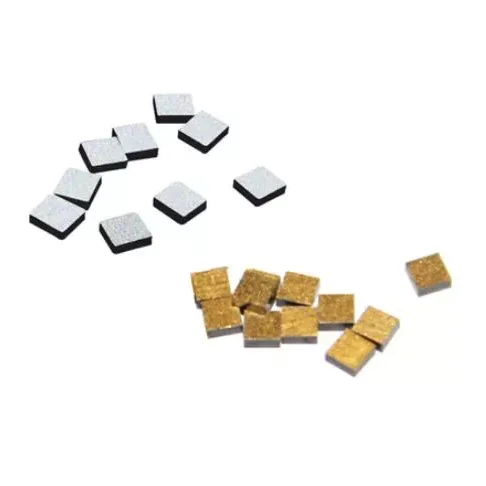

Tenperatura baxuko NTC

X-Meritan-eko Tenperatura baxuko NTC termistoreak tenperatura baxuko eta ingurune kriogenikoetan tenperatura hautemateko diseinatuta daude, non erresistentzia-tenperatura erantzun zehaztua behar den. Sentsorea oxido metalikoz osatutako konposite sinterizatu batetik fabrikatzen da, erresistentzia-aldaketaren bidez tenperatura-aldaketak detektatzeko beharrezkoa den tenperatura-koefiziente negatiboa eskaintzen duena.

Termistorea likido kriogenikoen maila detektatzeko aplikazioetarako konfigura daiteke, motorraren harilaren tenperatura kontrolatzeko, energia ekipamendu berriak, automatizazio industriala eta laborategi edo sistema mediko espezializatuak. Erresistentzia-ezaugarriak, sentsoreen dimentsioak, kapsulatzea, berunezko hariak eta bestelako zehaztapenak ekipamenduaren eskakizunetara egokitu daitezke.

Tenperatura-koefiziente negatiboaren printzipioa

NTC Tenperatura Koefiziente Negatiboa da. Bere oinarrizko ezaugarria da erresistentzia elektrikoa tenperaturarekin alderantziz aldatzen dela.

Tenperatura txikiagoa → Erresistentzia handiagoa

Tenperatura handiagoa → Erresistentzia txikiagoa

Inguruko tenperatura aldatzen denean, metal-oxido sinterizatuaren sentsore materialaren erresistentzia horren arabera aldatzen da. Neurketa-zirkuituak tenperatura zehazten du erresistentzia hori neurtuz eta termistoreak zehaztutako erresistentzia-tenperatura (R/T) ezaugarriarekin alderatuz.

Ezaugarri elektrikoak

Termistorearen portaera elektrikoa bere erresistentzia-tenperatura erlazioak eta zehaztutako parametroekin lotutako perdoien arabera definitzen da.

Benetako balioak produktuaren zehaztapen aplikagarrietatik edo hautatutako konfiguraziorako proba-datuetatik hartu behar dira. Tenperatura baxuko aplikazioetarako, ezaugarri elektrikoak benetako sentsazio-barrutian ebaluatu behar dira, 25 °C-ko erresistentzia-baliotik bakarrik baino.

Likido Kriogenikoen Mailaren Detekzioa

Termistorea likido-maila detektatzeko konfigura daiteke euskarri kriogenikoetan, hala nola nitrogeno likidoa eta oxigeno likidoa.

Detekzio-printzipioa sentipen-elementuaren inguruko egoera termikoaren aldaketetan oinarritzen da. Elementua likidoz estalitako eta lurrunez jasandako baldintzen artean aldatzen denean, bere erresistentzia horren arabera aldatzen da. Neurketa- edo kontrol-zirkuitu batek erresistentzia-aldaketa hori erabil dezake dagokion likido-mailaren egoera identifikatzeko.

Aplikazio honetarako, sentsazio-posizioa, xede-tenperatura-tartea, R/T ezaugarria, kapsulatzea eta instalazio-metodoa elkarrekin kontuan hartu behar dira. Konfigurazioa benetako euskarriaren eta ekipamenduaren egituraren arabera ere ebaluatu behar da, bereziki likido kriogenikoen aplikazioetan.

Motor haizearen tenperaturaren jarraipena

Termistorea motorraren harilkatuetan txerta daiteke funtzionamenduan zehar tenperatura aldaketak kontrolatzeko.

Harilaren ondoan instalatuta, NTC-k tenperaturaren menpeko seinale elektrikoa eskaintzen du, babes edo kontrol zirkuitu batera konektatu daitekeena. Harilaren tenperatura-aldaketek dagozkion erresistentzia-aldaketak sortzen dituzte, sistemak baldintza termiko anormalak identifikatu ahal izateko eta beharrezko monitorizazio edo babes-erantzuna abiarazteko.

Motor-aplikazioek sentsoreen dimentsioak, isolamendu-eskakizunak, berun-hariaren eraikuntza, erresistentzia-ezaugarriak eta instalazio-posizioa behar dituzte. Sentsoreak harilkatze-espazio erabilgarriaren barruan sartu behar du beharrezko isolamendu elektrikoa eta konexio-antolamendua mantenduz.

Beste aplikazio-eremu batzuk

Termistorea prozesuen kontrola, babesa edo kudeaketa termikoa egiteko tenperatura baxuko feedbacka behar den ekipoetan ere integra daiteke.

Aplikatzeko eremuak energia-ekipamendu berriak, automatizazio industrialeko sistemak, laborategiko ekipoak, hozte medikoko sistemak eta hozte-modulu espezializatuak dira. Konfigurazio egokia funtzionamendu-tenperaturaren, interfaze elektrikoaren, instalazio-baldintzen eta beharrezko sentsore-ezaugarrien araberakoa da.

Fabrikazioa eta Kalitatearen Bermea

X-Meritanek 10 urte baino gehiagoko esperientzia du erdieroaleen kudeaketa termikoan, eta materialaren garapena, osagaien fabrikazioa, muntaia, probak eta kudeaketa termikoko soluzioen diseinua estaltzen ditu.

Bere produkzio- eta saiakuntza-instalazioek soldadura, birfluxua, dispensazioa, ebaketa, zigilatzea, ontzea eta inprimatzea barne hartzen dituzten prozesuak onartzen dituzte. Termistoreen kalitatearen ebaluazioak materialaren ikuskapena, elementuen ekoizpena, sinterizazioa, kapsulazioa, proba elektrikoak, R/T probak, dimentsioko ikuskapena eta azken egiaztapena izan ditzake produktu aplikagarrien eskakizunen arabera.

Ekoizpen eta ikuskapen sekuentzia tipikoa hau da:

Materiala prestatzea → Elementuen ekoizpena → Sinterizazioa → Enkapsulatzea → Saiakuntza elektrikoak → R/T probak → Azken ikuskapena

Enpresaren kalitatea kudeatzeko sistema ISO 9001:2015 ziurtagiria du. RoHS eta REACH betetzea eska daitezke produktu eta konfigurazio aplikagarrietarako.

Bezeroen marrazkiak eta laginak garapen-erreferentzia gisa ere erabil daitezke konfigurazio estandar batek xede-ekipoaren baldintzak betetzen ez dituenean. Laginaren egiaztapena bolumenaren ekoizpena baino lehen egin daiteke beharrezko zehaztapen elektriko eta mekanikoak baieztatzeko.

Ohiko galderak

Zer esan nahi du NTCk?

NTC Tenperatura Koefiziente Negatiboa da. NTC termistore batek tenperatura igo ahala txikiagotzen duen erresistentzia du eta tenperatura jaisten den heinean handitzen da. Erlazio aurreikusgarri horri esker, osagaia tenperatura neurtzeko, kontrolatzeko eta babesteko erabil daiteke.

Zer adierazten dute R25 eta B balioek NTC batean?

R25 25 °C-tan neurtutako erresistentzia nominala da, B balioak, berriz, erresistentzia-tenperatura erlazioa deskribatzen du zehaztutako tenperatura tarte batean. Biak erabiltzen dira aplikagarria den R/T ezaugarriarekin batera termistore bat ebaluatzerakoan.

NTC bat erabil al daiteke nitrogeno likidoa edo oxigeno likidoaren maila detektatzeko?

NTC bat likido kriogenikoaren maila detektatzeko konfigura daiteke bere erresistentzia-tenperatura ezaugarriak, ontziratzea, instalazio-posizioa eta interfaze elektrikoa aplikaziorako egokiak direnean. Azken konfigurazioa behar diren funtzionamendu-tenperatura, ertain eta ekipamendu baldintzekin egiaztatu behar da.

Tenperatura baxuko NTC bat txertatu al daiteke motorraren harilkatuetan?

Bai. Termistorea diseina daiteke txertatutako motor-haizearen tenperatura kontrolatzeko bere dimentsioak, isolamendua, berunaren konfigurazioa, tenperatura-tartea eta ezaugarri elektrikoak motor-egiturarekin bateragarriak direnean.
