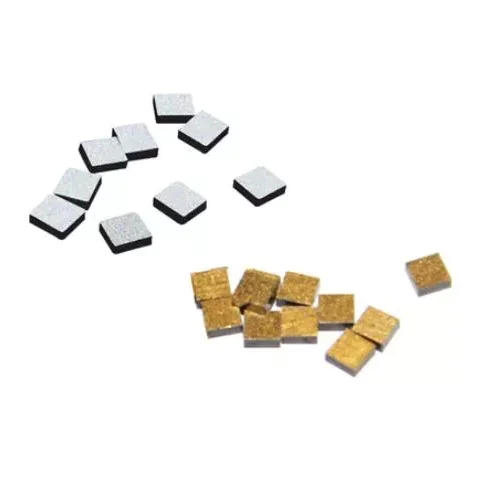

Film-paketatutako NTC

X-Meritanek tenperatura sentsorerako osagai trinkoak garatzen ditu erantzun azkarra, detekzio termiko egonkorra eta ingurumenarekiko erresistentzia behar duten elektronikarako. Geruza anitzeko egiturak trantsizio-metal oxidoak erabiltzen ditu, hala nola manganesoa eta nikela, magnetron sputtering bidez egindako geruza sentikorrarekin.

Filmean ontziratutako NTC erantzun termiko tipikoa ematen du 3 segundotan, -40°C-tik +125°C-ra funtzionatzen du eta 3950 K-ko B balioa du. Kanpoko film kimikoki geldoak azido, alkali eta disolbatzaile organikoekiko erresistentzia ematen du, industria, medikuntza, kontsumo elektronika eta automobilgintzako aplikazioetarako egokia da.

Funtsezko zehaztapenak

Errendimendua

Erantzun termiko azkarra

Gutxi gorabehera 1 J/K-ko bero-ahalmen baxuak atzerapen termikoa murrizten du eta tenperatura ohiko egonkortzea ahalbidetzen du 3 segundotan. Hau erabilgarria da bateriaren monitorizaziorako, tresna medikoetarako eta potentzia-elektronikarako, non tenperatura aldaketa azkarrak hauteman behar diren.

Tenperatura sorta zabala

-40 °C eta +125 °C bitarteko funtzionamendu-tarteak hotzeko abiarazte-baldintzetara, giro-tenperatura altuak eta aldaketa termiko errepikatuak jasan ditzaketen aplikazioak onartzen ditu.

Erresistentzia kimikoa

Kanpoko pelikula geldoak sentsore-egitura babesten du azido, alkali eta disolbatzaile organikoetatik. Kontzentratutako lurrun korrosiboen etengabeko esposiziorako, aplikazioaren baliozkotze espezifikoa gomendatzen da.

Zehaztasuna eta Erresistentzia

Tenperaturaren zehaztasuna

Eskuragarri dagoen produktuaren informazioak ez du zehaztasun unibertsalaren zehaztapenik zehazten, esate baterako, ±1 °C edo ±0,5 °C. Benetako sistemaren zehaztasuna erresistentzia-tolerantziaren, B balioaren tolerantziaren, zirkuituaren diseinuaren, ADC-ren bereizmenaren, instalazioaren eta kalibrazioaren araberakoa da.

± 1 ° C edo ± 0,5 ° C behar duten proiektuetarako, helburuaren zehaztasuna zehaztu behar da RFQn, X-Meritanek konfigurazio egokia ebaluatu ahal izateko.

Erresistentzia Aukerak

Erresistentzia-balioa neurketa-zirkuituaren eta helburuko tenperatura-barrutiaren arabera hautatu behar da. NTC konfigurazio arrunten artean 10kΩ, 47kΩ eta 100kΩ daude, eta erabilgarri dauden balio zehatzak eta perdoiak hautatutako X-Meritan modelorako berretsi behar dira.

Goiko balioak hautapen adibideak dira, zehaztapen unibertsalak baino. Azken parametroak aplikatu beharreko datu-orriarekin baieztatu behar dira.

Sentsoreen konparaketa

Teknologia Konparaketa

Zehaztutako tenperatura-tarte barruko sistema elektroniko trinkoetarako, film meheko egiturak erantzun azkarra, tamaina txikia eta zirkuitu errazaren integrazio konbinazio praktikoa eskaintzen du.

Aplikazio-eremuak

Ekipamendu industriala

Film-paketatutako NTC-ek motor, transformadore eta elikatze-ekipoetako tenperatura kontrola dezake. Bere funtzionamendu sorta zabalak eta erantzun azkarrak denbora errealeko monitorizazio termikoa onartzen du.

Gailu medikoak

Termometro digitalek eta diagnostiko-ekipoek bero-ahalmen baxuaren eta erantzun termiko azkarraren abantailak izan ditzakete. Zehaztasun-baldintza zorrotzak dituzten aplikazio medikoetarako, neurketa-sistema osoa balioztatu behar da.

Kontsumo Elektronika

Egitura argala telefono adimendunetarako, gailu eramangarrietarako, bateriak kudeatzeko sistemetarako eta instalazio-espazioa mugatua den dentsitate handiko beste multzo batzuetarako egokia da.

Automobilgintza Elektronika

Sentsorea motorraren konpartimenduan eta bateria paketearen monitorizaziorako erabil daiteke. Mn/Ni/Co oxidoaren egitura tenperatura aldakuntza eta estres termikoa dakarten aplikazioetarako diseinatuta dago.

Integrazio Oharrak

Autoberogailua

Funtzionamendu-korronteak zehaztutako mugen barruan egon behar du. Gehiegizko korronteak autoberotzea eragin dezake eta tenperatura neurtzeko akatsak sor ditzake.

Manipulazio Mekanikoa

Saihestu filmaren gorputzaren okerdura zorrotza, gehiegizko presioa edo trakzio-esfortzua instalatzean. Geruza funtzional meheak manipulazio kontrolatua eskatzen du.

Soldadura

Erabili industriako soldadura-profil egoki bat geruza anitzeko egiturari shock termikoa murrizteko. Ekoizpen soldadura-baldintzak fabrikazio masiboa baino lehen balioztatu behar dira.

RFQ Baldintzak

OEM eta ontziratu gabeko kontrataziorako, erosleek beharrezko erresistentzia-balioa, erresistentzia-tolerantzia, B balioa, funtzionamendu-tenperatura, xede-zehaztasuna, erantzun-denbora, dimentsioak, konexio-metodoa, aplikazio-ingurunea eta zenbatetsitako kantitatea eman beharko lituzkete.

Adibidez, RFQ batek: 10kΩ edo 100kΩ erresistentzia nominala, ±% 1 tolerantzia, -40 °C eta +125 °C funtzionamendua eta ±0,5 °C sistemaren zehaztasuna zehaztu dezake. X-Meritanek konfigurazio egokia ebaluatu dezake benetako aplikazioaren arabera.

X-Meritanek fabrikatzaile elektronikoen eta OEM proiektuen tenperatura sentsorearen eskakizunak onartzen ditu, aplikazioaren erresistentzia, tolerantzia, dimentsioak eta errendimendu baldintzak barne.

Maiz egiten diren galderak

Zein erresistentzia-balio daude eskuragarri?

NTC erresistentzia aukera arruntak 10kΩ, 47kΩ eta 100kΩ dira. Eskuragarri dagoen erresistentzia-balioa, tolerantzia eta B balioa hautatutako X-Meritan ereduaren eta aplikazio-baldintzen arabera baieztatu behar dira.

Lortu al dezake NTCk ±1 °C edo ±0,5 °C zehaztasuna?

Azken tenperaturaren zehaztasuna erresistentziaren tolerantziaren, B balioaren tolerantziaren, zirkuituaren diseinuaren, ADCaren bereizmenaren, instalazioaren eta kalibrazioaren araberakoa da. ± 1 ° C edo ± 0,5 ° C sistemaren zehaztasuna eskatzen duten aplikazioetarako, X-Meritan-ek konfigurazio egokia ebalua dezake bezeroaren eskakizunen arabera.

Zein da funtzionamendu-tenperatura tartea?

Zehaztutako funtzionamendu-tenperatura-tartea -40 °C eta +125 °C artekoa da, sentsorea egokia da industria, automobilgintza, bateria, medikuntza eta kontsumo elektronikoko aplikazio askotan.

Zenbateko azkar erantzuten die sentsoreak tenperatura aldaketei?

Erantzun termikoaren ohiko denbora ≤3 segundokoa da. Benetako erantzuna alda daiteke instalazio metodoaren, kontaktu termikoaren, aire-fluxuaren eta inguruko ingurunearen arabera.

X-Meritanok NTC konfigurazio pertsonalizatuak eskain ditzake?

Bai. OEM eta ontziratu gabeko proiektuetarako, bezeroek erresistentzia-balioa, tolerantzia, B balioa, tenperatura-tartea, zehaztasun-helburua, dimentsioak, konexio-metodoa eta beste aplikazio-eskakizun batzuk zehaztu ditzakete konfigurazioa ebaluatzeko.
