Bi etapako hozgailu termoelektrikoak

X-Meritan-en Bi etapako hozte termoelektrikoek bi etapako serie-egitura bat erabiltzen dute, zeinetan lehen etapa termoelektrikoak bigarrenaren tarteko hozte-etapa eskaintzen du. Funtzionamendu-baldintza egokietan, kaskadako konfigurazio honek etapa bakarreko TEC batek baino tenperatura-diferentzia handiagoa lor dezake.

Moduluek egoera solidoko elementu termoelektrikoak eta DC potentzia erabiltzen dituzte, konpresorerik edo bestelako pieza mekaniko mugikorrik gabe. Tenperaturaren kontrol lokalizaturako egokiak dira eraikuntza trinkoa, bibrazio baxua eta tenperatura baxuko funtzionamendu kontrolatua behar diren.

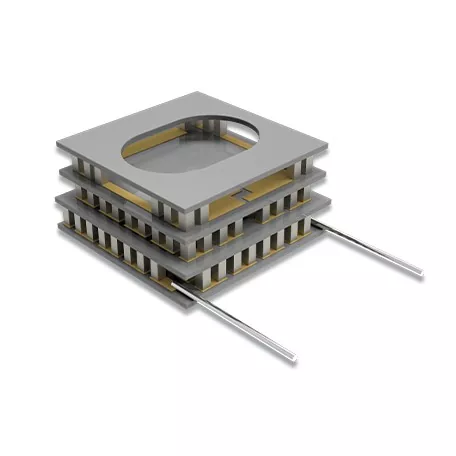

Bi etapako egitura

Bi etapako TEC bat tarteko interfaze termiko baten bidez konektatutako bi etapa termoelektrikoz osatuta dago:

Cold Side → Lehen etapa → Tarteko interfazea → Bigarren etapa → Hot Side

Lehenengo etapak beroa kentzen du kontrolatutako eremutik, bigarren etapak, berriz, beroa alde berorantz transferitzen du. Bigarren etapak, beraz, lehenengo etapatik transferitutako beroa eta modulurako sarrera elektrikoa kudeatzen ditu.

Lor daitekeen tenperatura-diferentzia karga termikoaren, alde beroaren tenperatura, funtzionamendu-korrontearen eta bero-errefusaren baldintzen araberakoa da.

Moduluaren Egitura

Zeramikazko Substratua

Aluminio oxidoa (Al₂O₃) zeramikazko substratuek isolamendu elektrikoa eta egiturazko euskarria eskaintzen diote modulu termoelektrikoari, elementu termoelektrikoen eta kanpoko sistema termikoaren arteko gainazal termikoak osatzen dituzten bitartean.

P-N Elementu Termoelektrikoak

P motako eta N motako elementu erdieroaleek nukleo termoelektrikoa osatzen dute eta hozteko beharrezkoa den bihurketa elektrikoa eta termikoa ematen dute. X-Meritanek Bi₂Te₃ oinarritutako material termoelektrikoak erabiltzen ditu giro eta tenperatura baxuko tenperatura kontrolatzeko aplikazioetarako.

Tarteko Interfaze Termikoa

Bi etapa termoelektrikoak mekanikoki eta termikoki lotuta daude tarteko interfaze baten bidez. Modulu osoa diseinatzerakoan bere ezaugarri termikoak eta mekanikoak kontuan hartu behar dira.

DC Power Konexioa

Moduluak korronte zuzeneko elikadura iturri batetik funtzionatzen du. Konfigurazio elektrikoa, potentzia-harriak eta funtzionamendu-baldintzak moduluaren egituraren eta aplikazioaren eskakizunen arabera zehazten dira.

Material termoelektrikoa

X-Meritanek material termoelektrikoen garapena, ekoizpena, osagaien fabrikazioa, muntaia eta probak barne hartzen ditu. Bere TEC osagaiek Bi₂Te₃-Sb₂Te₃ oinarritutako estrusiozko materialak erabiltzen dituzte.

Estrusio-prozesuak presio handiko deformazio plastikoa aplikatzen du egitura trinko eta testuratu bat osatzeko. Honek ondorengo mozketa eta mehetze prozesuak onartzen ditu eta elementu termoelektriko txikiak ekoiztea ahalbidetzen du.

Materialaren azken kalifikazioa eta elementuaren dimentsioak moduluaren egituraren eta fabrikazio-baldintzen arabera hautatzen dira.

Bi etapa vs etapa bakarreko TECak

Oro har, bi etapako konfigurazioa kontuan hartzen da beharrezkoa den tenperatura-diferentziak etapa bakarreko diseinu baten gama praktikoa gainditzen duenean.

Aplikazioak

Detekzio infragorria

 Bi etapako hozte termoelektrikoek tenperatura-kontrol lokalizatua eskain dezakete infragorrien detektagailuetarako eta erlazionatutako sentsore-osagaietarako, tenperatura-diferentzia handiagoa behar denean.

CCD sentsorea hoztea

CCD-n oinarritutako irudi-sistemetarako, hozte termoelektrikoak sentsorea funtzionamendu-tenperatura kontrolatuan mantendu dezake, non eskakizun termikoak etapa bakarreko modulu baten eremu praktikoa gainditzen duen.

Komunikazio aeroespazialak eta sateliteak

Modulu termoelektrikoen egoera solidoko eraikuntza kontsidera daiteke aeroespaziala eta satelite bidezko komunikazio ekipamenduetarako, non ekipoen arkitekturak, eskuragarri dagoen espazioa eta bibrazio-eskakizunak hozte mekanikoko ohiko sistemak erabiltzea mugatzen duten.

Medikuntza eta Laborategiko Ekipamendua

Bi faseko teknologia termoelektrikoa analisi biokimikoko ekipoetan eta tenperatura baxuko baldintza kontrolatuak behar dituzten laborategiko hotzetan aplika daiteke.

Osagai elektronikoen probak

TEC moduluek ingurune termiko kontrolatua eskain dezakete osagai elektronikoen eta tenperatura sentikorreko beste gailuen tenperatura baxuko ezaugarrien probak egiteko.

Garapen pertsonalizatua

X-Meritan-ek modulu termoelektriko pertsonalizatuak onartzen ditu bezeroen marrazkietan, laginetan, neurrietan eta aplikazioen eskakizunetan oinarrituta.

Garapen prozesu tipiko bat hau da:

Eskakizunen berrikuspena → Egituraren diseinua → Laginaren ekoizpena → Errendimenduaren ebaluazioa → Berrespena → Produkzioa

Diseinu berrietarako, ingeniaritza-sarreren funtsezko sarrerak honako hauek dira: xede-tenperatura-tartea, karga termikoa, erabilgarri dagoen instalazio-espazioa, potentzia-baldintzak eta beroa baztertzeko metodoa.

Ekoizpena eta Kalitatea

X-Meritan taldeak 10 urte baino gehiagoko esperientzia du erdieroaleen kudeaketa termikoan, eta material termoelektrikoen garapena, osagaien fabrikazioa, muntaia eta probak barne hartzen ditu.

Ekoizpen-ekipoak soldadura, birfluxua, banaketa, ebaketa, zigilatzea, ontzea eta inprimatzeko ekipoak barne hartzen ditu, muntaketa eta proba-instalazio dedikatuek lagunduta.

Kalitatearen kudeaketa sistemak ISO 9001:2015 jarraitzen du. RoHS eta REACH betetzeko dokumentazioa dago eskuragarri produktu eta konfigurazioetarako, hornitutako moduluaren arabera dokumentazio espezifikoa berretsita.

Hautaketa informazioa

Ingeniaritza ebaluatzeko eta TEC aukeratzeko, informazio hau erabilgarria da:

Produktuen marrazkia, lehendik dagoen modulua edo proba-datuak ere eman daitezke modulu berriak lehendik dagoen diseinu batekin ordezkatu edo bat egin behar duenean.

Ohiko galderak

Zergatik erabili bi etapako TEC bat etapa bakarreko diseinuaren ordez?

Bi etapako hozgailu termoelektrikoak kontuan hartzen dira etapa bakarreko modulu batek ezin duenean behar den alde hotzaren baldintza eman zehaztutako karga termiko eta beroaren tenperaturaren pean.

Bi etapako TEC batek 0°C-tik behera funtziona dezake?

Bai. 0°C-tik beherako giroaren azpiko funtzionamendua posible da moduluaren diseinua, bero-karga, bero-baldintzak eta kontrol-sistema beharrezko tenperatura-tarterako egokiak direnean.

Zein informazio behar da bi faseko TEC bat hautatzeko?

Xede hotzaren tenperatura, beroaren tenperatura, bero-karga, erabilgarri dauden dimentsioak, elikadura-hornidura eta beroa baztertzeko metodoa aukeratzeko erabiltzen diren parametro nagusien artean daude.

X-Meritanek pertsonalizatu al ditzake bi etapako TEC moduluak?

Bai. X-Meritan-ek moduluak garatu ditzake bezeroen marrazkien, laginen, dimentsio-baldintzen, baldintza elektrikoen eta aplikazioen eskakizunen arabera.
