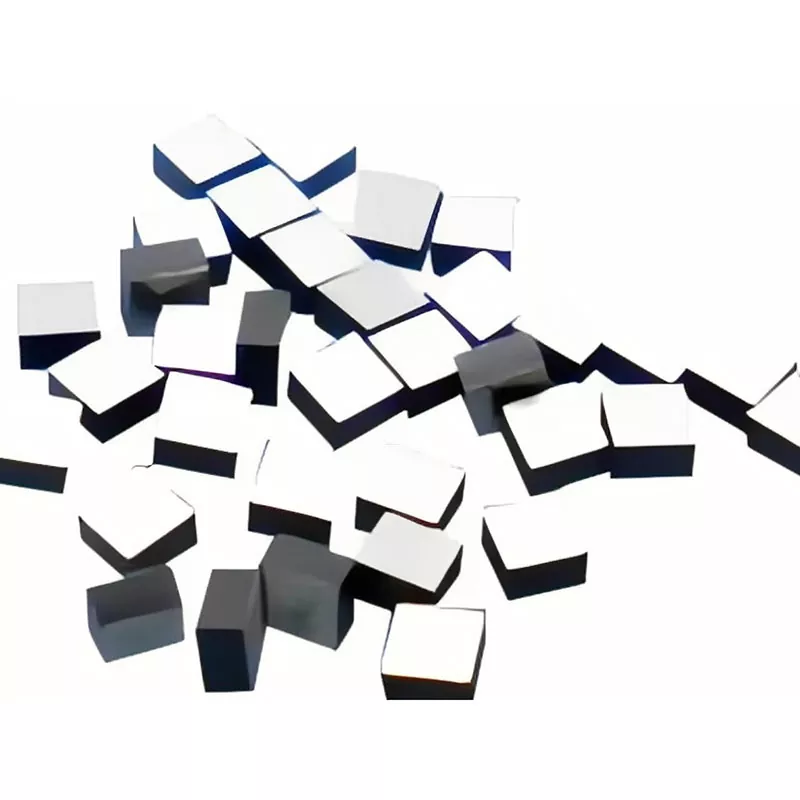

Doitasun handiko NTC termistore txipa

NTC termistorek tenperatura-koefiziente negatiboa erabiltzen dute, hau da, haien erresistentzia aldatzen da tenperatura aldatzean. Sentsazio-zirkuitu batean, erresistentziaren aldakuntza tenperatura-informazioan bihur daiteke monitorizazio eta kontrolerako.

Txip-aplikazioetarako, R25, B balioa, erresistentzia-tolerantzia, txiparen dimentsioak eta elektrodoen egitura hautatzeak zuzenean eragiten du zirkuituaren parekatzeari eta muntatzeari. R25 25 °C-ko erresistentzia nominalari dagokio, B balioak termistorearen erresistentzia-tenperatura ezaugarria deskribatzen du.

Zehaztasun handiko NTC termistore txipa sentsore-elementua tenperatura-sentikorra den osagai batetik hurbil jarri behar den aplikazioetarako da, okupatutako espazioa txikia mantenduz.

Parametro Teknikoak

Ondoko ereduek eskuragarri dauden produktuen zehaztapenak adierazten dituzte. Balio elektrikoak eta dimentsioak eskatutako zirkuituaren ezaugarrien eta muntaketa metodoaren arabera hautatu behar dira.

Eskuragarri dauden barruti osagarriak

Tamaina Txikia

Doitasun handiko NTC termistore txipa estruktura trinkoetan eskuragarri dago ontziratutako tenperatura sentsore konbentzional batek leku gehiegi okupatuko lukeen aplikazioetarako. Gaur egungo gamako modelo hautatuak 0,45 × 0,45 mm bezain txikiak dira, txiparen neurri pertsonalizatuak bezeroen marrazkietatik edo laginetatik ebaluatu daitezkeen bitartean.

Txip-egitura txikia egokia da sentsore-elementua osagai optiko, elektroniko edo tenperatura-sentsikorretatik hurbil jartzeko. Azken dimentsioak eskatutako ezaugarri elektrikoen eta muntaketa-prozesuaren arabera baieztatu behar dira.

Hari-lotura

Txipa urrezko edo zilarrezko elektrodoekin horni daiteke alanbrea lotzeko. Urrezko, aluminiozko eta zilarrezko alanbreen loturak onar daitezke elektrodoen konfigurazioaren eta muntaketa prozesuaren arabera.

Egitura hau egokia da modulu hibrido trinkoetarako eta termistorea detektatzeko eremuan zuzenean integratu behar den beste muntaketetarako. Elektrodoen materiala eta lotura-eskakizunak laginaren ebaluazioan berretsi daitezke.

Hari bidezko NTC termistoreak transceptor optiko trinkoen aplikazioetan ere erabiltzen dira, non sentsore-elementua tenperatura sentikorrak diren osagai optikoetatik hurbil kokatuta dagoen.

Erresistentzia eta B balioa

Erresistentzia eta B balioa bat datorren konbinazio gisa hautatu behar dira, parametro guztiz independente gisa tratatu beharrean. Eskuragarri den erresistentzia tartea 1kΩ eta 1000kΩ bitartekoa da, eta B balioaren tartea 3200K eta 4500K bitartekoa da.

Zirkuitua diseinatzeko, 25 °C-ko erresistentzia nominala, B balioa, tolerantzia eta beharrezko sentsazio-tartea elkarrekin kontuan hartu behar dira. Konbinazio estandarrak eskuragarri daude, eta eskakizun ez-estandarrak aplikazioaren arabera ebaluatu daitezke.

B balioa bere erreferentziako tenperatura-tartearekin batera zehazten da normalean, hala nola B25/50 edo B25/85, beraz, definizio zehatza produktuaren zehaztapen aplikagarrian baieztatu behar da zirkuitua kalibratu aurretik. Fabrikatzaile nagusien NTC txip komertzialaren produktuen datuek R25 eta B balioak zehazten dituzte erreferentziazko tenperatura zehaztuekin.

Erresistentzia-tolerantzia

Hautatutako modeloak ±% 0,5 eta ±% 1eko erresistentzia-tolerantzia-aukerekin horni daitezke. Zehaztapen honek erresistentzia nominalaren balioaren desbideratze onargarria deskribatzen du eta ez da tenperatura neurtzeko zehaztasun orokor gisa aurkeztu behar.

Tenperatura sentikorrak diren zirkuituetarako, erresistentzia-tolerantziak, B-balioaren tolerantzia, zirkuituaren diseinua, kalibrazio-metodoa eta funtzionamendu-baldintzek azken tenperatura neurketaren emaitzan eragina izan dezakete. Beharrezko tolerantzia, beraz, sentsazio-sistema osoaren arabera hautatu behar da.

Erantzun Termikoa

Zerrendatutako ereduen denbora-konstante termikoa ≤2 s edo ≤3 s da, txiparen egituraren eta ereduaren arabera. Denbora-konstante termiko txikiagoak, oro har, termistorea bere inguruko baldintzekin oreka termikora azkarrago iristen dela adierazten du.

Muntatutako modulu baten benetako erantzuna muntatzeko metodoaren, akoplamendu termikoaren, inguruko materialen eta aire-fluxuaren araberakoa ere bada. Hori dela eta, txiparen zehaztapena benetako instalazioaren egiturarekin batera ebaluatu behar da.

Aplikazioak

Komunikazio Optikoa

Doitasun handiko NTC termistore txipa komunikazio optikoko moduluetan eta transzisore optikoetan integra daiteke tenperatura kontrolatzeko. Bere egitura trinkoari esker, sentsore-elementua tenperatura-sentikorrak diren osagai optikoetatik gertu kokatzea ahalbidetzen du, kanpoko sentsoreen pakete konbentzional bat gehitu gabe.

Hau bereziki garrantzitsua da muntaia optikoetan, non eskuragarri dagoen instalazio-espazioa mugatua den eta tenperatura-aldaketak kontrolatzen den osagaitik gertu kontrolatu behar diren. Hari-loturazko NTC termistoreak bereziki erabiltzen dira tenperatura sentsorerako transceptor optikoen diseinuetan.

Ekipamendu medikoa

NTC txip trinkoak tresna medikoetan eta laborategiko ekipoetan integra daitezke, non tenperatura sentsore elementua instalazio mugatu batean sartu behar den. Erresistentzia-balio desberdinek, B balioek eta tolerantzia-aukerek osagaia sentsazio-zirkuitu desberdinekin parekatzea ahalbidetzen dute.

Azken zehaztapena behar den tenperatura-barrutiaren, zirkuituaren ezaugarrien, instalazio-metodoaren eta ekipamendu aplikagarrien eskakizunen arabera hautatu behar da.

Automobilgintzako radarra

Automobilgintzako radar moduluek osagai elektroniko trinkoak dituzte, funtzionamenduan zehar tenperatura kontrolatu behar dutenak. NTC txiparen forma-faktore txikiak tenperatura sentsazioa dentsitate handiko multzo elektronikoetan integratzea ahalbidetzen du.

Automobilgintzako aplikazioetarako, beharrezkoak diren funtzionamendu-tenperatura, erresistentzia-ezaugarriak, tolerantzia, egitura mekanikoa eta fidagarritasun-eskakizunak baieztatu behar dira azken modeloa hautatu aurretik.

Laborategiko ekipamendua

Txipa laborategietan eta saiakuntza-ekipoetan ere erabil daiteke tenperatura sentitzeko elementu trinko bat behar den. Erresistentzia eta B balioa sentsazio-zirkuituaren arabera hauta daitezke, txiparen dimentsioak, berriz, erabilgarri dagoen instalazio-espazioarekin batera.

Prototipo edo ekipamendu pertsonalizatuetarako, X-Meritan-ek eskakizunak ebalua ditzake bezeroen marrazkietan edo laginetan oinarrituta ekoiztu aurretik.

Pertsonalizazioa

Parametro elektrikoak

Doitasun handiko NTC termistore txipa ebaluatu daiteke baldintza elektriko pertsonalizatuetarako. Eskuragarri dauden erresistentzia-balioek 1kΩ eta 1000kΩ bitartekoak hartzen dituzte, B balioekin 3200K-tik 4500K-ra. Erresistentzia-tolerantzia-aukerak ±% 0,5 eta ±% 1 eskuragarri daude hautatutako zehaztapenetarako.

Eredu pertsonalizatu bat eskatzerakoan, bezeroek eskatutako R25, B balioa, tolerantzia, funtzionamendu-baldintzak eta xede-aplikazioa eman ditzakete. Parametro hauek lehendik dagoen eredu bat erabil daitekeen edo zehaztapen berri bat ebaluatu behar den zehazten laguntzen dute.

Txiparen neurriak

Txirbilaren dimentsioak eskuragarri dauden instalazio-espazioaren eta muntaketa-prozesuaren arabera ebalua daitezke. Dauden ereduak 0,45 × 0,45 × 0,20 mm eta 0,45 × 0,45 × 0,25 mm bezalako egitura trinkoak dira.

Estandarra ez diren neurrietarako, X-Meritan-ek bezeroen marrazkiak edo laginak berrikus ditzake eta lor daitekeen egitura berretsi dezake beharrezko parametro elektrikoekin batera.

Elektrodoen aukerak

Urrezko edo zilarrezko elektrodo aukerak eskuragarri daude lotura-baldintza desberdinetarako. Elektrodoaren materiala nahi den alanbre-materialarekin eta lotura-prozesuarekin batera hautatu behar da.

Laginaren garapenean, elektrodoen egitura, lotura-metodoa, txiparen dimentsioak eta ezaugarri elektrikoak egiaztatu daitezke masa-ekoizpenaren aurretik.

Fabrikazioa eta Lagin-laguntza

X-Meritanek erdieroaleekin erlazionatutako materialak eta osagaiak fabrikatzen ditu eta osagai elektroniko pertsonalizatuen ekoizpen-laguntza eskaintzen du. Eskuragarri dauden produkzio-ekipoak bibrazio-jing-makinak, soldatzeko makinak, ontziratzeko makina automatikoak eta doitasun-ebakitzeko ekipoak barne hartzen ditu.

NTC termistore txip pertsonalizatuetarako, ekoizpena bezeroen laginetatik edo marrazkietatik ebaluatu daiteke. Masa-ekoizpenaren aurretik, laginaren berrespen-etapa bat erabil daiteke dimentsioak, parametro elektrikoak, elektrodoen eskakizunak eta muntaiaren bateragarritasuna egiaztatzeko.

Prozesu honek bezeroei puntu zehatz bat ematen die produktua beren aplikazio-eskakizunekin egiaztatzeko, produkzio-eskaera handiago bat kaleratu aurretik.

Ohiko galderak

Zein erresistentzia eta B balio daude eskuragarri?

Eskuragarri den erresistentzia-tartea 1kΩ eta 1000kΩ bitartekoa da, 3200K eta 4500K bitarteko B balioekin. Modelo estandarrak 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ eta 100kΩ erresistentzia balioak ditu.

Zein erresistentzia-tolerantzia dago eskuragarri?

Aukeratutako zehaztapenak ±% 0,5 eta ±% 1 erresistentzia tolerantziarekin daude eskuragarri. Beharrezko tolerantzia zirkuituaren eta tenperatura sentsorearen eskakizunen arabera hautatu behar da.

Txipa alanbre lotu al daiteke?

Bai. Urrezko edo zilarrezko elektrodo aukerak eskuragarri daude. Urrezko, aluminiozko eta zilarrezko alanbreen lotura elektrodoen konfigurazioaren eta muntaketa-prozesuaren arabera ebaluatu daiteke.

Zein da eskuragarri dagoen txip-tamaina txikiena?

Produktu sortak 0,45 × 0,45 × 0,20 mm eta 0,45 × 0,45 × 0,25 mm bezalako modelo trinkoak biltzen ditu. Neurri pertsonalizatuak bezeroen marrazkietatik edo laginetatik ebaluatu daitezke, azken tamaina eskatutako zehaztapen elektriko eta estrukturalen araberakoa izanik.

Bai. X-Meritanek pertsonalizatutako erresistentzia, B balioa, dimentsioak, tolerantzia eta elektrodoen eskakizunak ebalua ditzake. Bezeroen marrazkiak edo laginak produktuaren ebaluaziorako eta laginak berresteko oinarri gisa erabil daitezke.

Nola hautatu behar dut NTC termistore txipa?

Hasi behar den erresistentzia 25 °C-tan, B balioa, tenperatura sentsatzeko tartea, erresistentzia-perdoia, eskuragarri dagoen instalazio-espazioa eta lotura-metodoa. Aplikazio pertsonalizatuetarako, zirkuituaren eskakizunak, instalazioaren marrazkiak edo lehendik dagoen laginak emateak zehaztapen egoki bat zehazten lagun dezake.

X-Meritani buruz

X-Meritan Txinan oinarritutako fabrikatzailea da erdieroaleekin erlazionatutako materialetan, osagaietan eta kudeaketa termikoko produktuetan espezializatua. Bere gaitasunek materialaren garapena, osagaien fabrikazioa, ekoizpen pertsonalizatua eta aplikazioen laguntza hartzen dituzte.

Konpainiak komunikazio optikoa, sentsazioa, ekipamendu medikoa, automobilgintzako elektronika eta kontsumo-elektronika barne hartzen ditu aplikazioak. Produktuak Europan, Ipar Amerikan, Hego Amerikan, Asiako hego-ekialdean eta nazioarteko beste merkatu batzuetara hornitzen dira.

Doitasun handiko NTC termistore txiparentzat, X-Meritan-ek zehaztapenen hautapenetik eta laginaren ebaluaziotik ekoizpen pertsonalizaturako laguntza eskaintzen du. Bezeroek marrazkiak, laginak edo eskakizun elektrikoak eman ditzakete ebaluazio teknikorako ekoizpena baino lehen
